Запчасти Case IH 7700 (B05-45A) - HYDRAULIC CIRCUIT, (FINNED ROLLER - LEG BASECUTTER), SERIAL Hydraulic Components & Circuits

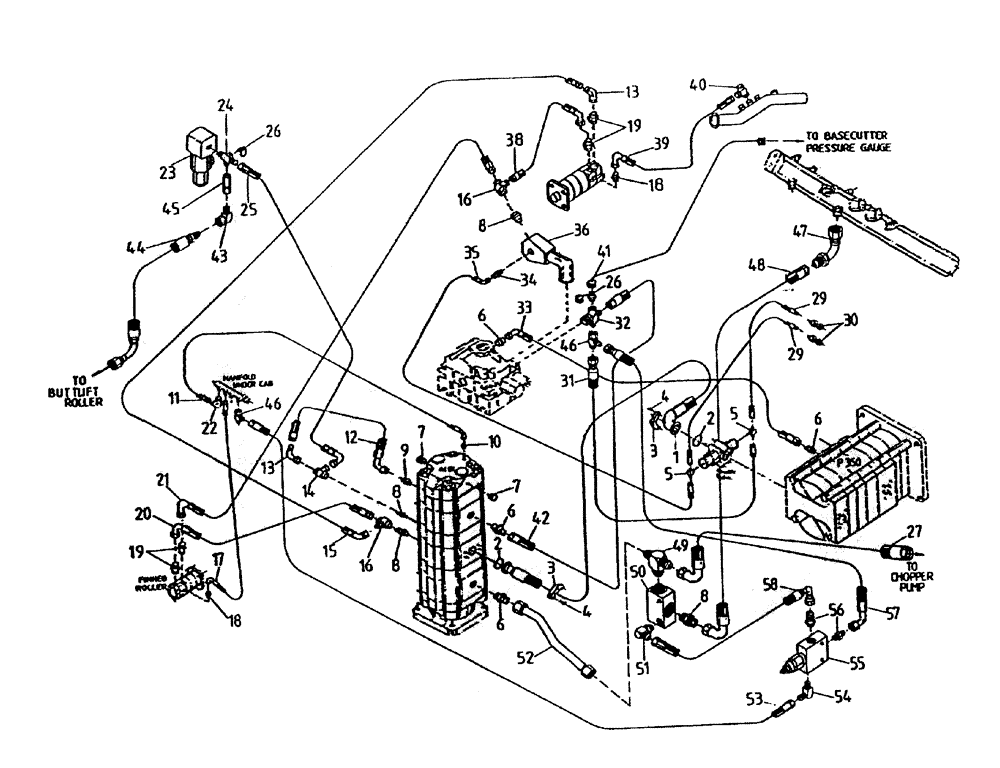

Схема запчастей Case IH 7700 - (B05-45A) - HYDRAULIC CIRCUIT, (FINNED ROLLER - LEG BASECUTTER), SERIAL Hydraulic Components & Circuits
52
16
33
27
6
8
2
30
39
58
53
40
8
46
32
16
56
41
31
34
55
43
22
8
21
26
29
8
14
23
20
10
46
18
35
4
19
1
45
48
13
51
26
7
6
44
6
50
47
17
36
5
2
15
54
29
12
49
57
6
9
38
3
25
24
4
5
18
42
7
11
3
19
13

Артикул

Название

Примечание

Количество

1

87229410

HOSE

(108/6CT)

1шт.

1

87235465

HOSE

(L10)

1шт.

2

00100103

O-RING

2шт.

3

00400152

SPECIAL CLAMP

2шт.

4

00604535

SCREW

8шт.

5

00403925

TEE

2шт.

6

00400234

HYD CONNECTOR

NIPPLE

4шт.

7

00400095

PLUG

PLUG

2шт.

8

00400231

HYD CONNECTOR

NIPPLE

4шт.

9

00400230

HYD CONNECTOR

NIPPLE

1шт.

10

00400223

HYD CONNECTOR

NIPPLE

1шт.

11

86327400

HOSE ASSY.

1шт.

12

86308586

HOSE ASSY.

1шт.

13

00407516

HYD CONNECTOR

ELBOW

2шт.

14

87224402

TEE

1шт.

15

86302744

HOSE

1шт.

16

00404679

TEE

2шт.

17

86327400

HOSE ASSY.

1шт.

18

00402235

HYD CONNECTOR

NIPPLE

2шт.

19

00400228

HYD CONNECTOR

NIPPLE

4шт.

20

87224414

HYDRAULIC HOSE

1шт.

21

87204800

PLANETARY GEAR

HOSE

1шт.

22

00402879

HYD CONNECTOR

ELBOW

1шт.

23

HYDRAULIC RELIEF VALVE (Refer Figure B04-65)

1шт.

24

87235969

TEE

TEE

1шт.

25

87224410

HYDRAULIC HOSE

1шт.

26

00405498

SCREW ON COUPLING

TEST POINT

2шт.

27

86300429

HOSE

1шт.

29

87221421

HYDRAULIC HOSE

2шт.

30

00400070

HYD CONNECTOR

NIPPLE

2шт.

31

82717700

HOSE

1шт.

32

00408641

TEE

1шт.

33

86308614

HOSE

1шт.

34

00400093

HYD CONNECTOR

NIPPLE

1шт.

35

87224457

HOSE

HOSE

1шт.

36

87227747

ADAPTER

Y BLOCK

1шт.

38

86493700

HOSE

HOSE

1шт.

39

87217247

HOSE

HOSE

1шт.

40

00400677

PLUG

TEE

1шт.

41

00408921

HOSE

2шт.

42

87234100

HOSE

1шт.

43

86312389

HYD CONNECTOR

ELBOW

1шт.

44

87235975

HOSE

1шт.

45

HYDRAULIC CHECK VALVE (Refer Figure B04-45)

1шт.

46

00404677

TEE

2шт.

47

00407045

HYD CONNECTOR

ELBOW

1шт.

48

86310226

HOSE

1шт.

49

00407256

TEE

1шт.

50

HYDRAULIC RELIEF VALVE (Refer Figure B04-95)

1шт.

51

00400238

HYD CONNECTOR

ELBOW

1шт.

52

87237538

TUBE

1шт.

53

81677600

HOSE,6.35mm ID x 507mm L, SAE 100R17

1шт.

54

00405503

HYD CONNECTOR

ELBOW

1шт.

55

HYDRAULIC RELIEF VALVE (Refer Figure B04-92)

1шт.

56

00404764

HYD CONNECTOR

NIPPLE

2шт.

57

87237159

HOSE

1шт.

58

87237582

HOSE ASSY.

1шт.

Выбрано товаров: 57
