Запчасти Case IH 7700 (A03-06) - MAINFRAME, EPICYCLIC HUB, 7700 Mainframe & Functioning Components

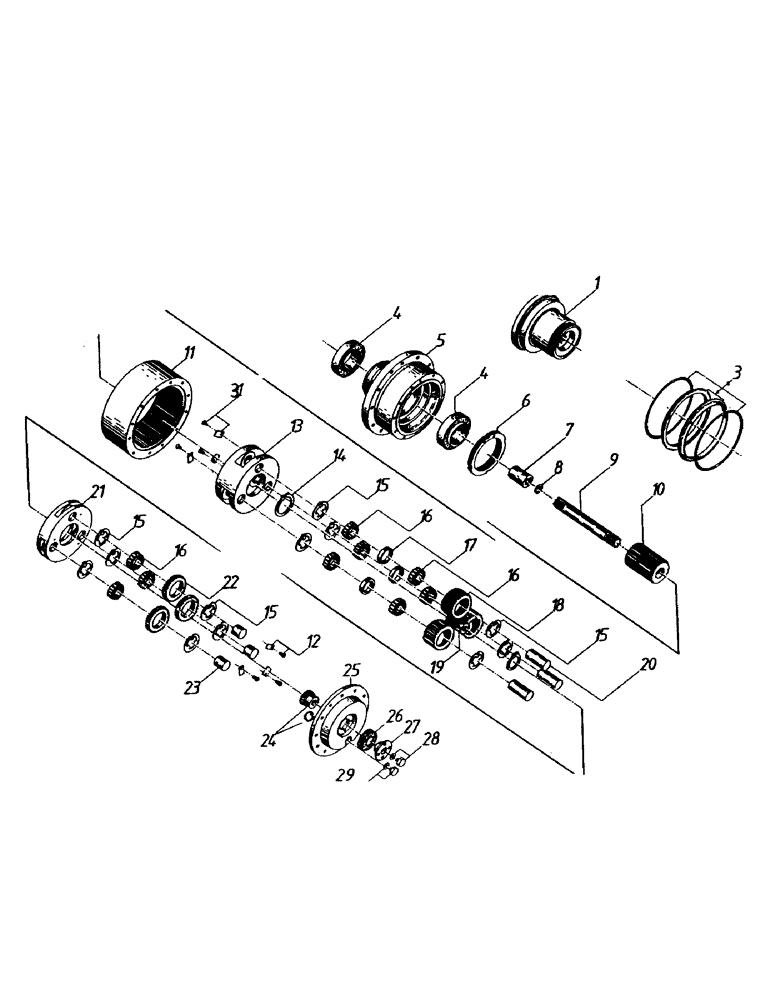

Схема запчастей Case IH 7700 - (A03-06) - MAINFRAME, EPICYCLIC HUB, 7700 Mainframe & Functioning Components
13
9
5
15
15
12
8
1
3
6
4
31
29
22
20
11
16
10
7
26
19
15
28
21
24
4
27
15
18
16
14
25
17
23
16

Артикул

Название

Примечание

Количество

1

00601603

BOLT

16шт.

1

87213860

STUB AXLE/STEERING S

AXLE

1шт.

1

00131382

WASHER

HER

16шт.

3

00131826

OIL SEAL

SEAL ASSEMBLY

1шт.

4

00146557

BEARING

2шт.

5

86624500

HYDRAULIC MOTOR

HUB

1шт.

5

00136031

NUT

10шт.

5

00136030

BOLT

10шт.

6

00605380

SCREW

2шт.

6

86306728

LOCK NUT

1шт.

7

86312250

SPLINED COUPLING,14T

COUPLING

1шт.

8

CI028000

CIRCLIP

1шт.

9

86376600

SHAFT

1шт.

10

86624900

SPLINED COUPLING

COUPLING

1шт.

11

86372000

RING GEAR

1шт.

12

00605395

SCREW

3шт.

12

86309567

PLATE

3шт.

13

86372400

HUB CARRIER

CARRIER

1шт.

14

00140052

CIRCLIP

1шт.

15

81235800

WASHER

12шт.

16

00141546

BEARING

ROLLER

117шт.

17

86377000

SPACER

3шт.

18

86376700

PLANETARY GEAR

GEAR (39 tooth)

3шт.

19

86376500

GEAR

PINION (18 tooth)

1шт.

19

CE062000

CIRCLIP

1шт.

20

86301200

HARNESS

PIN

3шт.

21

86372200

HUB CARRIER

CARRIER (primary)

1шт.

22

86376800

PLANETARY GEAR

GEAR (39 tooth)

1шт.

23

81234900

PIN,38.45mm OD x 57.15mm L

3шт.

24

86376400

GEAR

PINION

1шт.

24

CI032000

CIRCLIP

1шт.

25

00607097

BOLT

12шт.

25

86376100

COVER ASSY

COVER

1шт.

25

00606112

ASSEMBLY

WASHER

12шт.

26

86377600

SHIM,85mm ID x 130mm OD x 0.76mm Thk

(maroon)

1шт.

26

86377500

SHIM,85mm ID x 130mm OD x 0.38mm Thk

(white)

1шт.

27

00601499

BOLT

4шт.

27

86356400

PLUG

1шт.

27

00605808

WASHER

4шт.

28

82146000

PLUG,3/4" - 16

1шт.

28

00133193

WASHER

1шт.

29

86377100

PLUG

1шт.

29

00100021

O-RING

1шт.

30

87115100

HUB ASSY.

HUB ASSEMBLY

1шт.

31

86901300

PLATE

3шт.

31

00605395

SCREW

3шт.

Выбрано товаров: 46
