(A02-37) - MAINFRAME, ELEVATOR SLEW MECHANISM

Запчасти Case IH 7700 (A02-37) - MAINFRAME, ELEVATOR SLEW MECHANISM Mainframe & Functioning Components

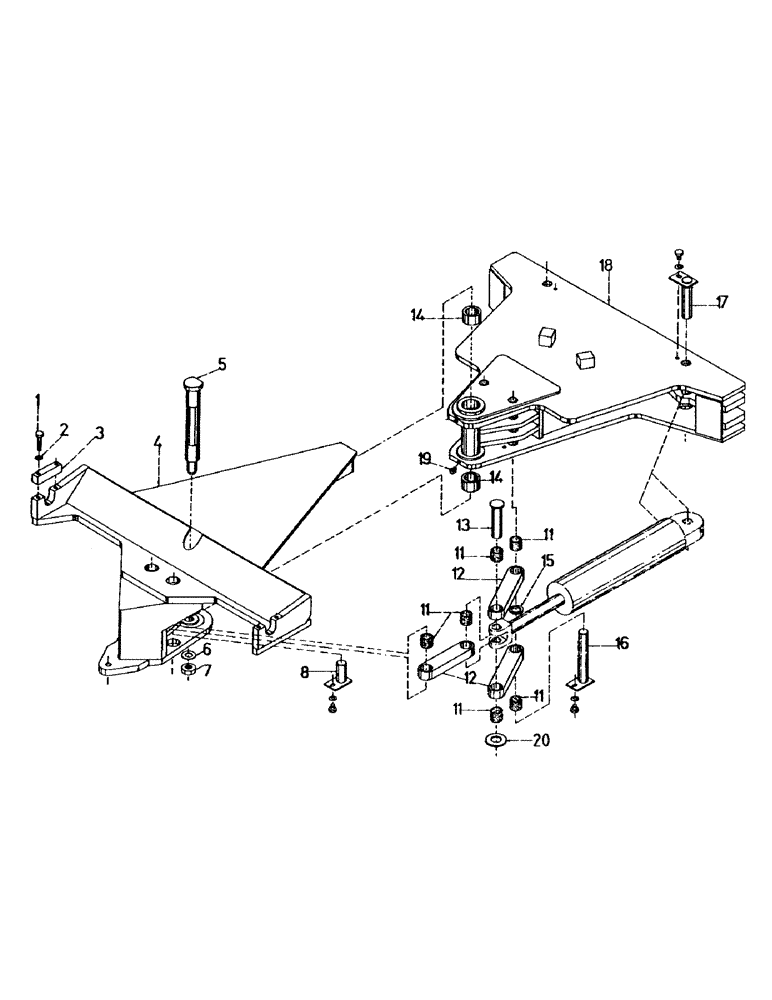

Схема запчастей Case IH 7700 - (A02-37) - MAINFRAME, ELEVATOR SLEW MECHANISM Mainframe & Functioning Components
11
6
14
11
12
7
17
11
20
11
2
18
3
13
5
4
8
1
14
15
11
16
12
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00601519

BOLT

4шт.

2

00605829

WASHER

4шт.

3

86725100

RETAINER

2шт.

4

86723301

FRAME

1шт.

5

86725000

PIN,44.99mm OD x 370mm L

1шт.

6

86724800

WASHER

1шт.

7

00606022

LOCK NUT

NUT

1шт.

8

87220215

PIN,31.75mm OD x 80mm L

2шт.

8

FA112020

BOLT

2шт.

8

WA120000

WASHER

2шт.

8

WB120000

WASHER

2шт.

11

87220207

BUSHING,31.8mm ID x 40.03mm OD x 32mm L

BUSH

12шт.

12

87220204

CONNECTING LINK

LINK

6шт.

13

PIN (Refer page B01-41)

1шт.

13

FA110025

BOLT

2шт.

13

WB100000

WASHER

2шт.

14

00141396

BEARING

2шт.

15

87220218

SPACER

2шт.

16

87220216

PIN,31.75mm OD x 213mm L

2шт.

16

FA112020

BOLT

2шт.

16

WA120000

WASHER

2шт.

16

WB120000

WASHER

2шт.

17

PIN (Refer page B01-41)

1шт.

17

FA112020

BOLT

2шт.

17

WA120000

WASHER

2шт.

17

WB120000

WASHER

2шт.

18

87219449

FRAME ASSY

FRAME

1шт.

19

00132755

LUBE NIPPLE

NIPPLE (grease)

2шт.

20

87219460

WASHER,10.5mm ID x 45mm OD x 4mm Thk

PLATE

1шт.
