Запчасти Case IH 7700 (A02-34) - MAINFRAME, PRIMARY EXTRACTOR, ROTARY CHOPPER Mainframe & Functioning Components

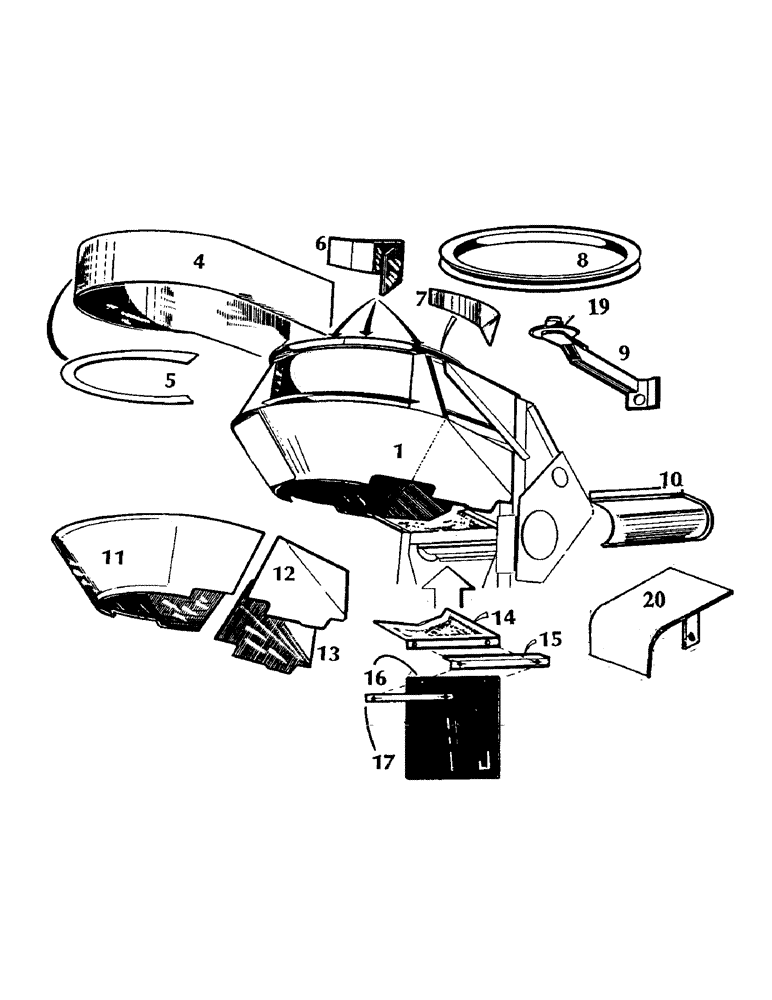

Схема запчастей Case IH 7700 - (A02-34) - MAINFRAME, PRIMARY EXTRACTOR, ROTARY CHOPPER Mainframe & Functioning Components
7
14
17
1
13
20
16
19
12
9
8
15
4
6
10
5

Артикул

Название

Примечание

Количество

1

86940500

CHAMBER

ASSEMBLY

1шт.

4

86940600

PLATE

SHEET

1шт.

5

86941400

STIFFENER

1шт.

6

87214032

PLATE

DEFLECTOR

3шт.

7

87219450

PLATE

DEFLECTOR

1шт.

8

86732200

RING

1шт.

9

86941700

SUPPORTING ARM

ARM

1шт.

9

87222093

GUSSET

1шт.

9

87227806

GUSSET

2шт.

10

87220343

COVER ASSY

COVER

1шт.

11

86940700

PLATE

SHEET

1шт.

12

86940900

PLATE

SIDESHEET (RH)

1шт.

13

86941000

PLATE

SIDESHEET (LH)

1шт.

14

87213390

SILL

1шт.

14

00601501

BOLT

6шт.

14

00605810

WASHER

6шт.

14

00605829

WASHER

6шт.

14

00605797

NUT

6шт.

14

87214007

SILL

1шт.

15

86972500

ANGLE

1шт.

16

86972600

RUBBER

1шт.

17

86972700

MOUNTING PARTS

STRIP

1шт.

17

00601499

BOLT

5шт.

17

00605827

WASHER

5шт.

17

00605795

NUT

5шт.

18

00606627

PIN

2шт.

19

87144800

PLATE

DEFLECTOR

1шт.

20

87220346

DEFLECTOR

DEFLECTOR (with lug)

1шт.

Выбрано товаров: 28
