(A02-06) - MAINFRAME, BASECUTTER GEARBOX

Запчасти Case IH 7700 (A02-06) - MAINFRAME, BASECUTTER GEARBOX Mainframe & Functioning Components

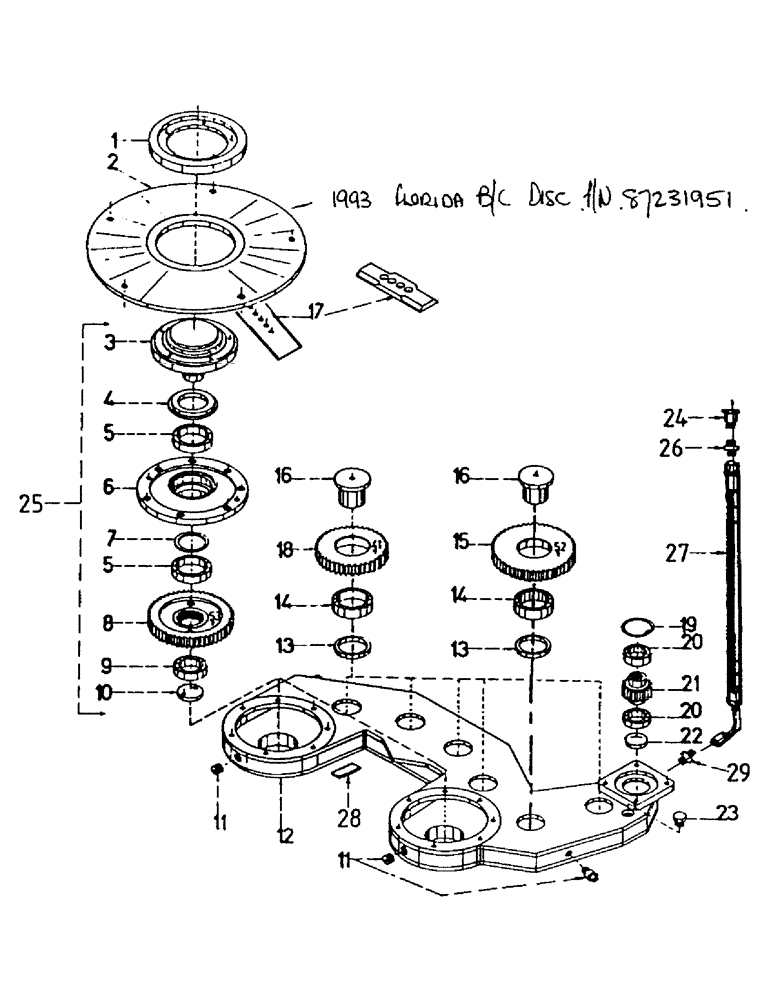

Схема запчастей Case IH 7700 - (A02-06) - MAINFRAME, BASECUTTER GEARBOX Mainframe & Functioning Components
2
6
23
13
11
16
21
15
20
12
22
3
24
10
17
14
29
28
27
26
19
4
7
16
8
1
14
5
20
11
25
9
13
18
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00608157

BOLT

STUD

10шт.

1

87214028

CLAMP

RING

2шт.

2

87214038

DISC

2шт.

3

87215082

SPLINED COUPLING

COUPLING

2шт.

4

00100733

OIL SEAL

SEAL

2шт.

5

00146552

BEARING

4шт.

6

00605426

SCREW

14шт.

6

87214115

COVER ASSY

COVER

2шт.

7

87214160

MOUNTING PARTS

SPACER (5.87 mm)

2шт.

7

87214161

MOUNTING PARTS

SPACER (5.77 mm)

2шт.

7

87214162

MOUNTING PARTS

SPACER (5.67 mm)

2шт.

8

87191300

DRIVEN GEAR

GEAR (53 tooth)

2шт.

9

00140224

BALL BEARING

BEARING

2шт.

10

87190600

PLATE

2шт.

11

00605620

PLUG

3шт.

12

87219345

ASSEMBLY

GEARBOX (Machined)

1шт.

13

87191700

SPACER

6шт.

14

00140427

BEARING

6шт.

15

87191200

IDLER GEAR

GEAR (52 tooth)

1шт.

16

87222524

PIN

(Standard)

6шт.

16

87222564

PIN

(Unmachined)

6шт.

17

86902700

BLADE,265mm L x 90mm W x 4mm Thk

(Standard)

10шт.

17

87229168

BLADE

(Double Ended)

10шт.

17

00605797

NUT

10шт.

17

00608155

BOLT

10шт.

18

87191100

IDLER GEAR

GEAR (41 tooth)

5шт.

19

IC085000

CIRCLIP

1шт.

20

00144062

BALL BEARING

BEARING

2шт.

21

87191000

GEAR

PINION

1шт.

22

00132515

PLUG

1шт.

23

00400106

HYD CONNECTOR

PLUG

1шт.

24

00407924

FILLER CAP

BREATHER

1шт.

25

87215083

SPLINED COUPLING

ASSEMBLY #3 and 10

1шт.

26

00400160

HYD CONNECTOR

NIPPLE

2шт.

27

86327400

HOSE ASSY.

HOSE

1шт.

28

87213745

PLATE

RETAINER

6шт.

28

00601499

BOLT

12шт.

29

00400162

HYD CONNECTOR

NIPPLE

1шт.

30

87219677

FIP KIT

BASECUTTER GEARBOX KIT (without disc)

1шт.
