(A01-01) - MAINFRAME, CHASSIS (Mar 28 2005 9:22PM)

Запчасти Case IH 7700 (A01-01) - MAINFRAME, CHASSIS (Mar 28 2005 9:22PM) Mainframe & Functioning Components

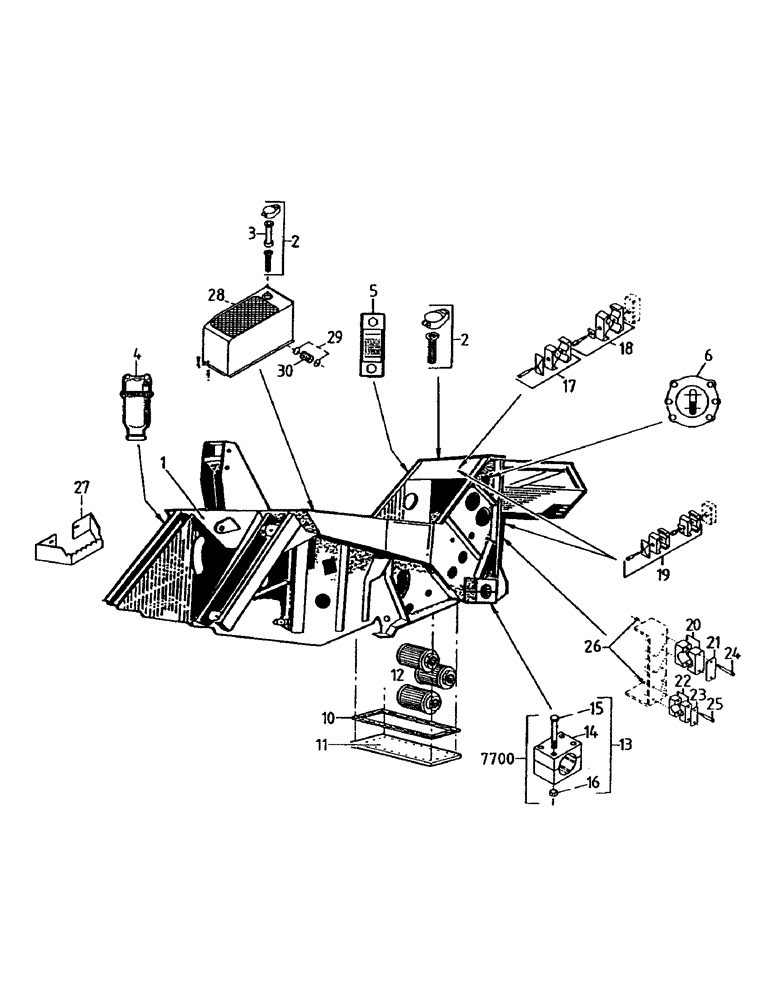

Схема запчастей Case IH 7700 - (A01-01) - MAINFRAME, CHASSIS (Mar 28 2005 9:22PM) Mainframe & Functioning Components
30
16
17
18
1
10
24
21
22
2
23
19
15
3
26
29
6
13
25
4
27
5
14
12
20
2
11
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87219510

CHASSIS

MAIN FRAME (Rotary Chop 7700)

1шт.

1

87219461

MAIN FRAME (Rotary Chop 7000)

1шт.

2

00404346

FILLER CAP

CAP

2шт.

2

FA105020

BOLT,Hex, M5 x 0.8, Gr 8.8

6шт.

3

87226869

EXTENSION

(filler tube)

1шт.

3

00608170

SCREW

3шт.

4

00137032

FUEL FILTER

WATER TRAP

1шт.

5

00101646

LEVEL GAUGE CONTROL

GAUGE

1шт.

6

00136076

LEVEL GAUGE CONTROL

GAUGE

1шт.

87235818

REPAIR KIT

FLOAT SWITCH

1шт.

00180786

FLOAT

1шт.

00180787

GASKET

1шт.

00180788

CONTACT

ASSY

1шт.

10

86731800

GASKET,6mm Thk

(oil tank)

1шт.

11

86729700

COVER ASSY

COVER PLATE

1шт.

12

00400057

HYDRAULIC OIL FILTER

FILTERS

3шт.

13

87219217

CLAMP

BLOCK ASSEMBLY

2шт.

14

87219216

BLOCK ASSY.

CLAMP BLOCK (pair)

2шт.

15

00608141

BOLT

8шт.

16

00606004

LOCK NUT

NUT

8шт.

17

00408303

CLAMP

ASSEMBLY

2шт.

18

00408304

CLAMP

ASSEMBLY

2шт.

19

00408300

CLAMP

ASSEMBLY

4шт.

20

00408313

CLAMP

2шт.

21

00408315

COVER PLATE

COVER

2шт.

22

00408314

CLAMP

2шт.

23

00408316

COVER PLATE

COVER

2шт.

24

FA106070

BOLT

4шт.

25

FA106060

BOLT

4шт.

26

NC106000

LOCK NUT

NUT

8шт.

27

87229052

STEP

2шт.

27

FA110025

BOLT

4шт.

27

WA100000

WASHER

4шт.

27

WB100000

WASHER

4шт.

28

87229508

FUEL TANK

1шт.

87234304

FUEL TANK

(AUXILIARY)

1шт.

28

FA110016

BOLT

8шт.

28

WA100000

WASHER

8шт.

28

WB100000

WASHER

8шт.

28

NA110000

NUT

6шт.

29

00135785

HOSE CLAMP

CLAMP

2шт.

30

87173100

HOSE

1шт.
