Запчасти Case IH 7700 (A01-01) - MAINFRAME, CHASSIS (Mar 28 2005 9:21PM) Mainframe & Functioning Components

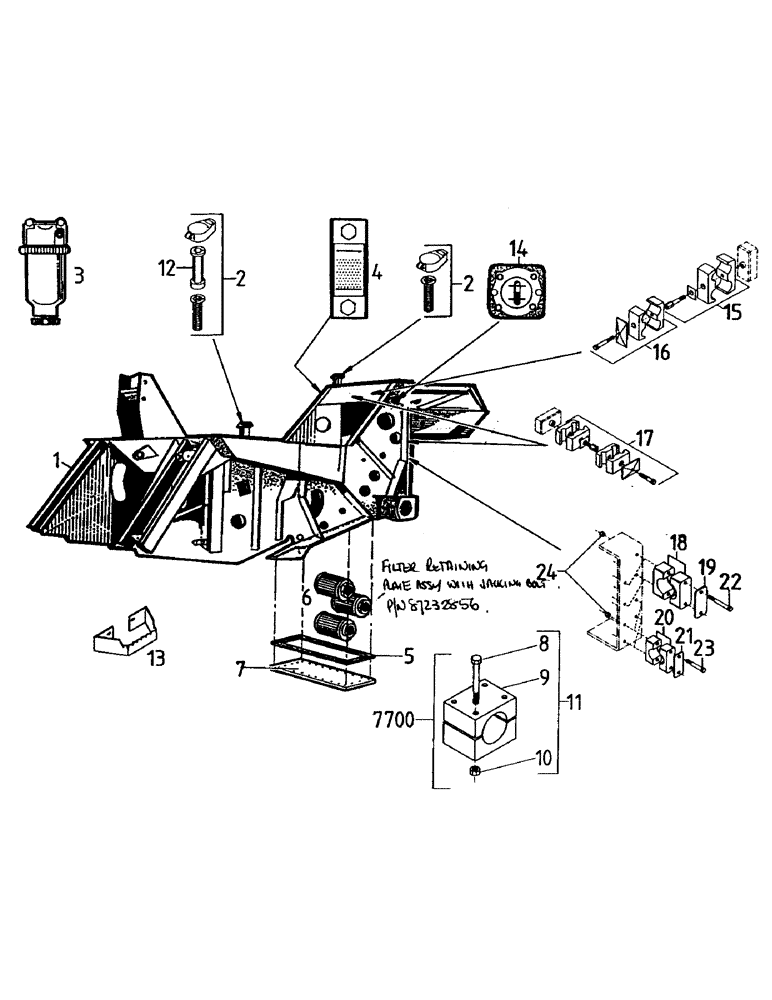

Схема запчастей Case IH 7700 - (A01-01) - MAINFRAME, CHASSIS (Mar 28 2005 9:21PM) Mainframe & Functioning Components
10
13
2
9
6
16
12
11
2
3
5
22
1
14
18
7
20
8
21
4
19
23
15
24
17

Артикул

Название

Примечание

Количество

1

87219510

CHASSIS

MAINFRAME (Rotary Chop 7700)

1шт.

1

87219461

MAINFRAME (Rotary Chop 7000)

1шт.

1

87214904

MAINFRAME (Swing Knife 7700)

1шт.

1

87214902

MAINFRAME (Swing Knife 7000)

1шт.

2

00404346

FILLER CAP

CAP

2шт.

2

FA105020

BOLT,Hex, M5 x 0.8, Gr 8.8

6шт.

3

00137032

FUEL FILTER

WATER TRAP

1шт.

4

00101646

LEVEL GAUGE CONTROL

GAUGE

1шт.

5

86731800

GASKET,6mm Thk

1шт.

6

00400057

HYDRAULIC OIL FILTER

FILTERS

3шт.

7

86729700

COVER ASSY

COVER PLATE

1шт.

8

00608141

BOLT

8шт.

9

87219216

BLOCK ASSY.

CLAMP BLOCK

2шт.

10

00606004

LOCK NUT

NUT

8шт.

11

87219217

CLAMP

BLOCK ASSEMBLY

1шт.

12

87226869

EXTENSION

(filler tube) (optional)

1шт.

12

00608170

SCREW

3шт.

13

87229052

STEP

1шт.

13

FA110025

BOLT

2шт.

13

WA100000

WASHER

2шт.

13

WB100000

WASHER

2шт.

14

00136076

LEVEL GAUGE CONTROL

GAUGE

1шт.

87235818

REPAIR KIT

FLOAT SWITCH

1шт.

00180786

FLOAT

1шт.

00180787

GASKET

1шт.

00180788

CONTACT

ASSY

1шт.

15

00408304

CLAMP

ASSEMBLY

2шт.

16

00408303

CLAMP

ASSEMBLY

2шт.

17

00408300

CLAMP

ASSEMBLY

4шт.

18

00408313

CLAMP

2шт.

19

00408315

COVER PLATE

COVER

2шт.

20

00408314

CLAMP

2шт.

21

00408316

COVER PLATE

COVER

2шт.

22

FA106070

BOLT

4шт.

23

FA106060

BOLT

4шт.

87237409

PLATE

SIDEWALL STIFFENER ( AROUND TOPHAT )

1шт.

24

NC106000

LOCK NUT

NUT

8шт.

Выбрано товаров: 37
