(B05-70) - HYDRAULICS, CIRCUIT, TRACK ADJUST 7700

Запчасти Case IH 7700 (B05-70) - HYDRAULICS, CIRCUIT, TRACK ADJUST 7700 Hydraulic Components & Circuits

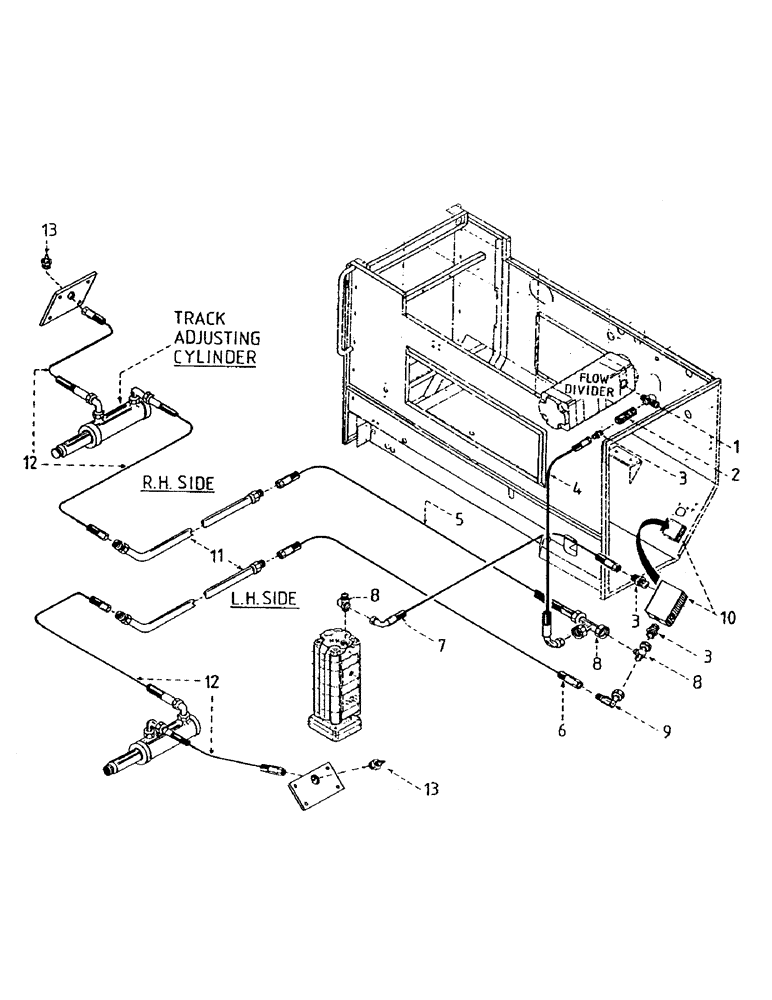

Схема запчастей Case IH 7700 - (B05-70) - HYDRAULICS, CIRCUIT, TRACK ADJUST 7700 Hydraulic Components & Circuits
12
3
8
3
2
12
11
3
5
7
8
4
9
13
1
8
13
10
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87220642

ASSEMBLY

TEE

1шт.

2

VALVE (Refer Page B04-36)

1шт.

3

00400074

HYD CONNECTOR

NIPPLE

3шт.

4

86327600

HOSE ASSY.

HOSE

1шт.

5

86309279

ASSEMBLY

HOSE

1шт.

6

86309807

HOSE

1шт.

7

82382300

HOSE ASSY.

HOSE

1шт.

8

00404677

TEE

3шт.

9

00402879

HYD CONNECTOR

ELBOW

1шт.

10

VALVE (Refer Page B04-40)

1шт.

10

CARTRIDGE (Refer Page B04-40)

1шт.

11

87170700

TUBE,9.50 mm DIA

2шт.

11

87222253

CLAMP

4шт.

12

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

4шт.

12

00404761

CLAMP

2шт.

13

00131479

VALVE

2шт.
