Запчасти Case IH 7700 (B05-56) - HYDRAULICS, CIRCUIT, 7700, RACINE Hydraulic Components & Circuits

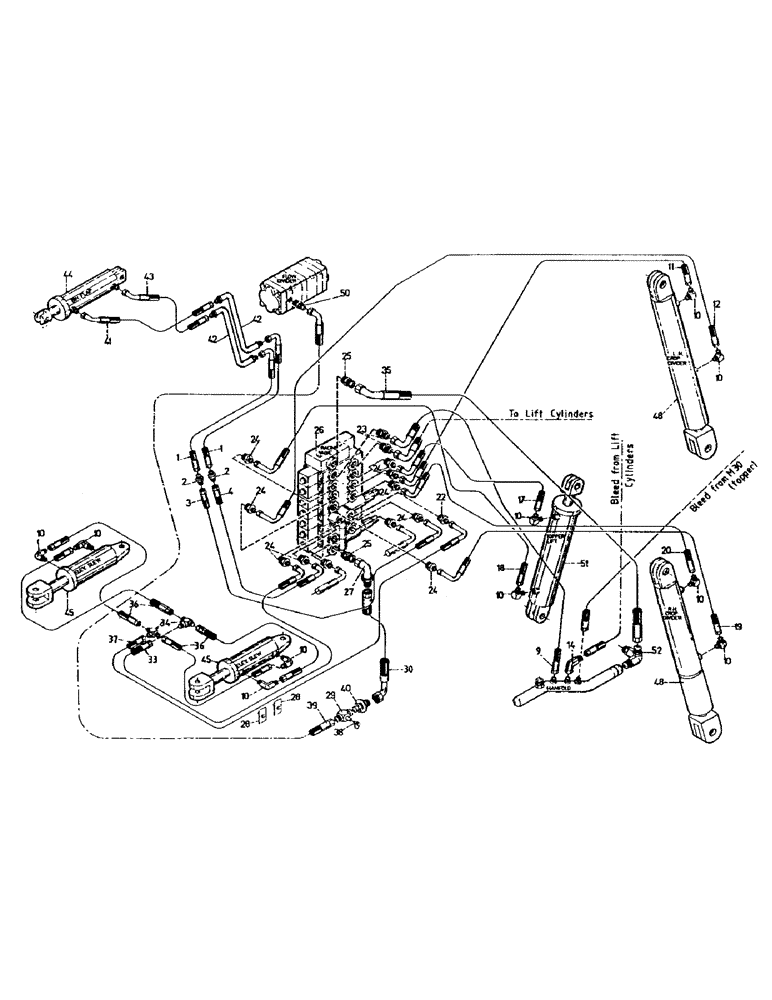

Схема запчастей Case IH 7700 - (B05-56) - HYDRAULICS, CIRCUIT, 7700, RACINE Hydraulic Components & Circuits
10
2
42
1
24
28
44
42
41
22
34
10
37
43
24
10
18
2
36
29
12
10
10
10
45
26
19
30
40
20
51
25
33
48
10
9
45
50
27
23
24
48
39
14
25
10
4
10
11
17
24
36
38
3
10
28
52
1
35
24

Артикул

Название

Примечание

Количество

1

83129300

HOSE

2шт.

2

00400177

HYD CONNECTOR

NIPPLE

2шт.

3

87033800

HOSE

1шт.

4

87034000

HOSE

1шт.

9

83135400

HOSE

1шт.

10

00400189

HYD CONNECTOR

ELBOW

10шт.

11

82725000

HOSE ASSY.,6.35mm ID x 2720mm L, SAE 100R17

HOSE

1шт.

12

87038600

HOSE,6.35mm ID x 2420mm L, SAE 100R17

1шт.

14

00402879

HYD CONNECTOR

ELBOW

1шт.

17

87038500

HOSE

1шт.

18

87034100

HOSE

1шт.

19

87034800

HOSE

1шт.

20

82742900

HOSE

1шт.

22

87213953

HYD CONNECTOR

NIPPLE RESTRICTOR

1шт.

23

00400073

HYD CONNECTOR

NIPPLE

2шт.

24

00400074

HYD CONNECTOR

NIPPLE

9шт.

25

00400228

HYD CONNECTOR

NIPPLE

2шт.

26

VALVE (Refer Page B04-30)

1шт.

27

00407516

HYD CONNECTOR

ELBOW

1шт.

28

86305010

CLAMP

2шт.

29

87217841

TEE

1шт.

30

83135400

HOSE

1шт.

33

82760300

HOSE

1шт.

34

87221406

TEE

2шт.

35

87214292

HOSE ASSY.

HOSE

1шт.

36

81965500

HOSE ASSY.

HOSE

4шт.

37

87169300

HOSE

1шт.

38

00405498

SCREW ON COUPLING

TEST POINT

1шт.

39

82752100

HOSE

1шт.

40

00407067

HYD CONNECTOR

NIPPLE

1шт.

41

86310648

HOSE

HYDRAULIC HOSE

1шт.

42

86937700

TUBE (Standard Elevator)

2шт.

42

87121500

TUBE

(Extended Elevator)

2шт.

43

82731600

HOSE,6.35mm ID x 1370mm L, SAE 100R17

1шт.

44

CYLINDER (Refer Page B01-50)

1шт.

45

CYLINDER (Refer Page B01-41))

1шт.

48

CYLINDER (Refer Page B01-02)

1шт.

50

00400231

HYD CONNECTOR

NIPPLE

1шт.

51

CYLINDER (Refer Page B01-01)

1шт.

52

86310816

HYD CONNECTOR

ELBOW

1шт.

Выбрано товаров: 40
