Запчасти Case IH 7700 (B05-21) - HYDRAULICS, CIRCUIT, BASECUTTER W/O POWER KNOCKDOWN Hydraulic Components & Circuits

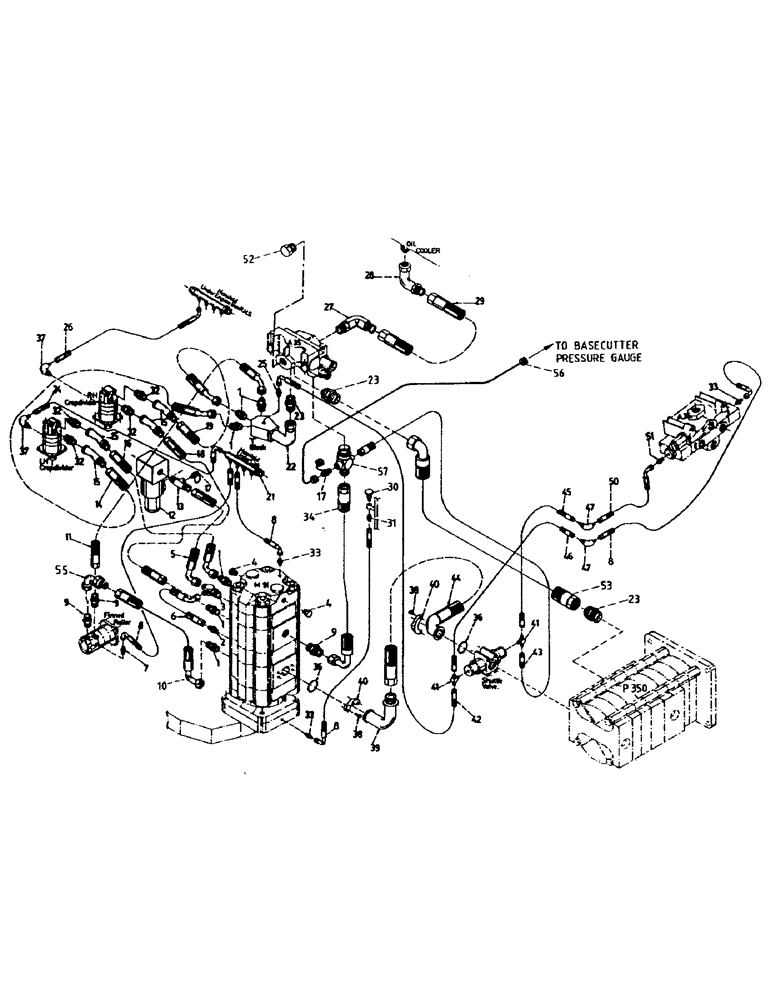

Схема запчастей Case IH 7700 - (B05-21) - HYDRAULICS, CIRCUIT, BASECUTTER W/O POWER KNOCKDOWN Hydraulic Components & Circuits
9
9
34
4
8
12
45
42
44
36
8
14
15
41
6
33
8
47
30
32
56
50
33
31
36
38
1
9
1
57
11
22
13
7
1
25
29
53
41
23
32
3
21
32
5
27
40
26
2
23
39
17
23
37
27
28
18
55
10
40
24
46
19
8
38
51
43
52
3
47

Артикул

Название

Примечание

Количество

1

00400231

HYD CONNECTOR

NIPPLE

6шт.

2

00400230

HYD CONNECTOR

NIPPLE

1шт.

3

87214854

TEE

1шт.

4

00400095

PLUG

2шт.

5

87214855

SPARE PART

HOSE

1шт.

6

86308586

HOSE ASSY.

HOSE

1шт.

7

00402235

HYD CONNECTOR

NIPPLE

1шт.

8

86327400

HOSE ASSY.

HOSE

4шт.

9

00400233

HYD CONNECTOR

NIPPLE

3шт.

10

86330200

HOSE

HYDRAULIC HOSE

1шт.

11

87175100

SPARE PART

HOSE

1шт.

12

VALVE (Refer Page B04-41)

1шт.

13

87172100

TEE

1шт.

14

82758100

HOSE

1шт.

15

87219791

HYD CONNECTOR

ADAPTOR

4шт.

16

87216755

HOSE

1шт.

17

00405498

SCREW ON COUPLING

TEST POINT

2шт.

18

87219797

HOSE

HYDRAULIC HOSE

1шт.

19

82744600

HOSE

1шт.

21

87165800

MANIFOLD

1шт.

22

87227747

ADAPTER

Y BLOCK

1шт.

23

00400234

HYD CONNECTOR

NIPPLE

3шт.

24

83129300

HOSE

1шт.

25

00400093

HYD CONNECTOR

NIPPLE

1шт.

26

86327700

HYDRAULIC HOSE

1шт.

27

00400247

ELBOW

1шт.

28

87005200

HYD CONNECTOR,1.50" OD

BEND

1шт.

29

86303592

SPARE PART

HOSE

1шт.

30

00131655

BREATHER

1шт.

31

00400160

HYD CONNECTOR

NIPPLE

1шт.

32

00400229

HYD CONNECTOR

NIPPLE

4шт.

33

00400223

HYD CONNECTOR

NIPPLE

3шт.

34

82720000

HOSE

1шт.

36

00100103

O-RING

2шт.

37

00405242

HYD CONNECTOR

ELBOW

2шт.

38

00604535

SCREW

8шт.

39

87217595

ANGLE

BEND

1шт.

40

00400152

SPECIAL CLAMP

CLAMP

2шт.

41

00403925

TEE

2шт.

42

87221423

HOSE

1шт.

43

82717700

HOSE

1шт.

44

87221282

HOSE

HYDRAULIC HOSE

1шт.

45

87221450

HOSE

1шт.

46

87221421

HYDRAULIC HOSE

1шт.

47

00404781

HYD CONNECTOR

ELBOW

2шт.

50

82743000

HOSE

1шт.

51

87213353

RESTRICTOR

1шт.

52

00407385

PLUG

1шт.

53

86308614

HOSE

HYDRAULIC HOSE

1шт.

55

00407045

HYD CONNECTOR

ELBOW

1шт.

56

HOSE (Refer Page A04-07)

1шт.

57

87172100

TEE

1шт.

Выбрано товаров: 52
