(B05-10) - HYDRAULICS, SUCTION LINES, 7700

Запчасти Case IH 7700 (B05-10) - HYDRAULICS, SUCTION LINES, 7700 Hydraulic Components & Circuits

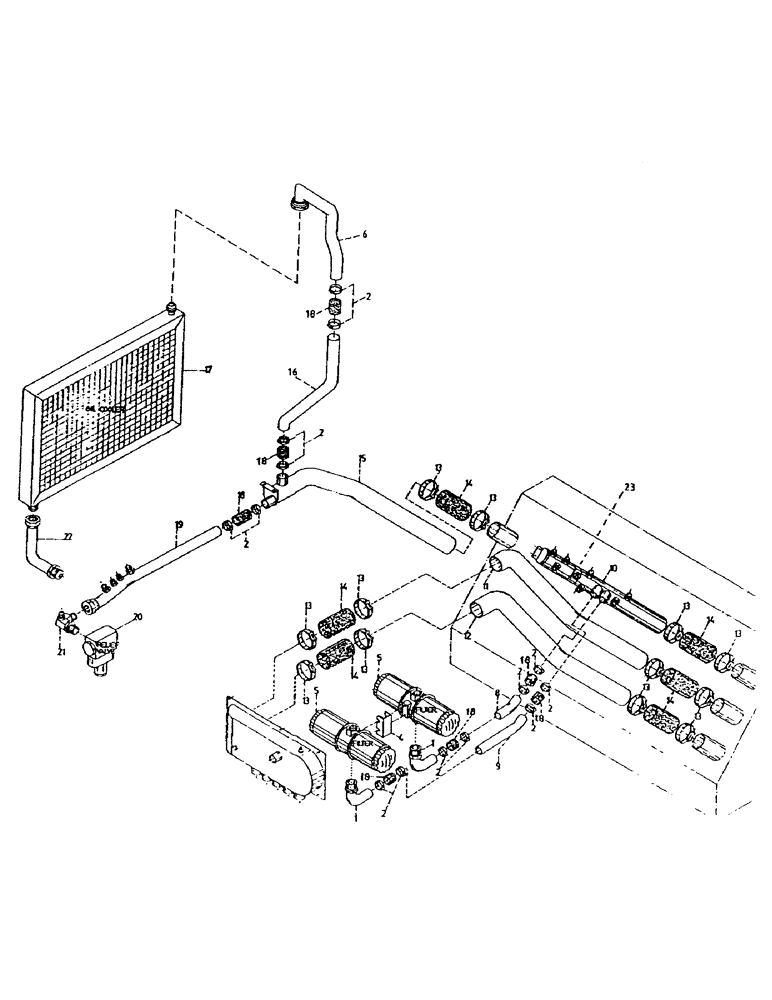

Схема запчастей Case IH 7700 - (B05-10) - HYDRAULICS, SUCTION LINES, 7700 Hydraulic Components & Circuits
4
2
16
17
2
23
2
13
9
13
18
14
14
13
13
11
16
10
22
14
18
1
13
18
8
18
14
2
20
12
18
2
2
1
5
2
18
13
14
13
2
13
19
15
2
13
21
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86997700

TUBE,1.50 mm DIA

2шт.

2

00152128

HOSE CLAMP

CLAMP

12шт.

4

87220248

MOUNTING PARTS

MOUNT

1шт.

5

FILTER (Refer Page B06-01)

1шт.

6

87223554

TUBE

1шт.

8

87221414

TUBE,1.50" OD

1шт.

9

87221413

TUBE

1шт.

10

87219476

MANIFOLD

1шт.

11

87157000

TUBE

1шт.

12

86766001

TUBE

1шт.

13

00135785

HOSE CLAMP

CLAMP

12шт.

14

86475800

HOSE,76.20 mm ID x 150.00 mm

HYDRAULIC HOSE 76.20 mm ID x 150.00 mm

6шт.

15

86995100

PANEL

MANIFOLD

1шт.

16

87223581

TUBE

1шт.

17

00407922

ASSEMBLY

COOLER

1шт.

18

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

6шт.

19

86994800

TUBE,38.10 mm OD x 612, 38 mm L

MANIFOLD

1шт.

20

RELIEF VALVE (Refer Page B04-41)

1шт.

21

86310816

HYD CONNECTOR

ELBOW (Special)

1шт.

22

87005200

HYD CONNECTOR,1.50" OD

TUBE

1шт.

23

CARTRIDGE (Refer Page B04-42)

1шт.
