(B05-08) - HYDRAULICS, SUCTION LINES

Запчасти Case IH 7700 (B05-08) - HYDRAULICS, SUCTION LINES Hydraulic Components & Circuits

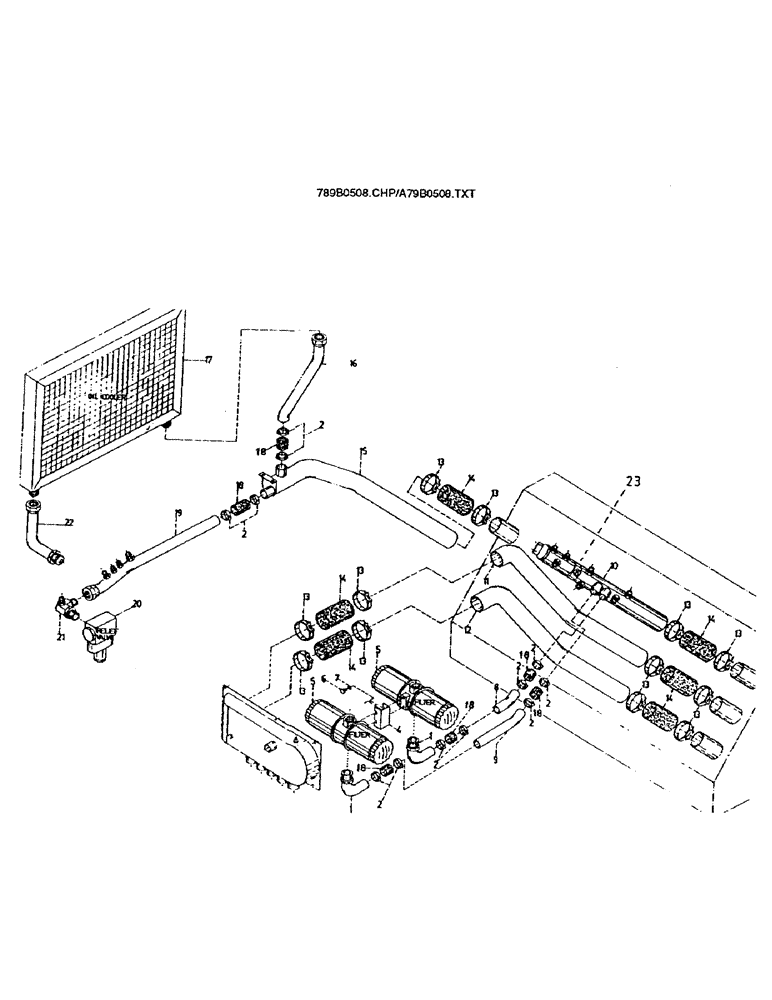

Схема запчастей Case IH 7700 - (B05-08) - HYDRAULICS, SUCTION LINES Hydraulic Components & Circuits
22
21
13
20
19
10
18
13
16
16
6
11
14
9
5
2
2
13
15
2
2
13
17
2
7
1
13
14
2
13
12
18
13
13
5
14
2
2
8
13
23
13
18
14
18
4
18
14
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

86997700

TUBE,1.50 mm DIA

2шт.

2

00152128

HOSE CLAMP

CLAMP

12шт.

4

87220248

MOUNTING PARTS

MOUNT

1шт.

5

FILTER (Refer Page B06-01)

1шт.

8

87221414

TUBE,1.50" OD

1шт.

9

87221413

TUBE

1шт.

10

87219476

MANIFOLD

1шт.

11

87157000

TUBE

1шт.

12

86766001

TUBE

1шт.

13

00135785

HOSE CLAMP

CLAMP

12шт.

14

86475800

HOSE,76.20 mm ID x 150.00 mm

HYDRAULIC HOSE 76.20 mm ID x 150.00 mm

6шт.

15

86995100

PANEL

MANIFOLD

1шт.

16

86990300

TUBE,38 mm OD

1шт.

17

00404333

COOLER

1шт.

18

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

6шт.

19

86994800

TUBE,38.10 mm OD x 612, 38 mm L

MANIFOLD

1шт.

20

RELIEF VALVE (Refer Page B04-41)

1шт.

21

86310816

HYD CONNECTOR

ELBOW (Special)

1шт.

22

87005200

HYD CONNECTOR,1.50" OD

TUBE

1шт.

23

CARTRIDGE (Refer Page B04-42)

1шт.
