(B05-07) - HYDRAULICS, SUCTION LINES, ROTARY CHOP 7700

Запчасти Case IH 7700 (B05-07) - HYDRAULICS, SUCTION LINES, ROTARY CHOP 7700 Hydraulic Components & Circuits

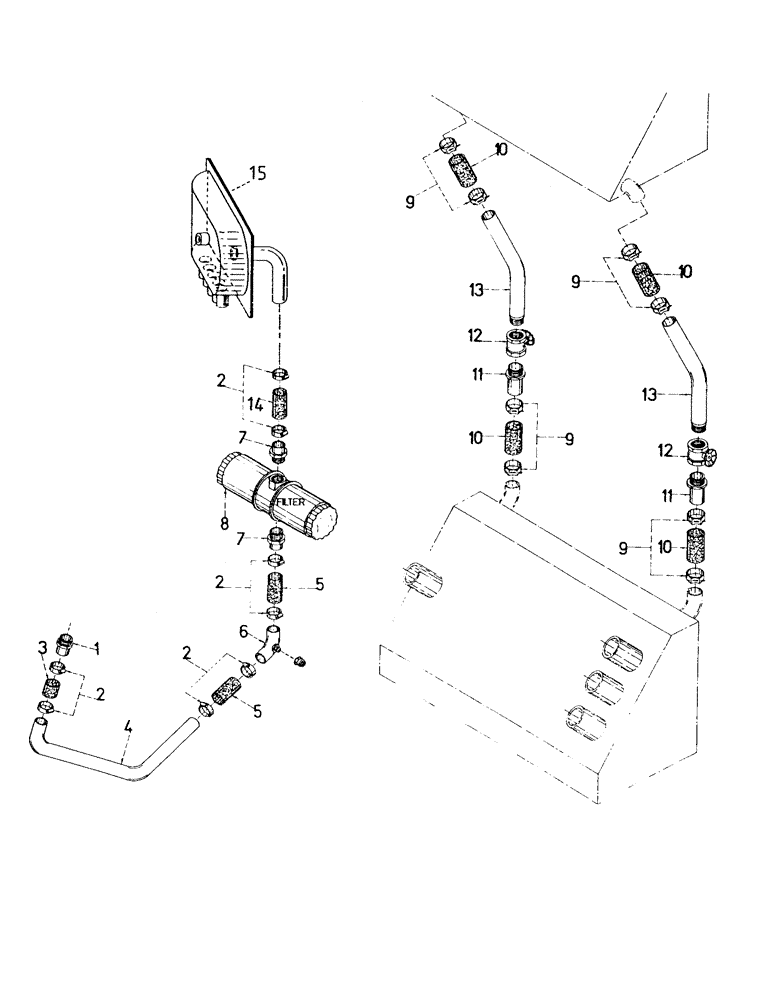

Схема запчастей Case IH 7700 - (B05-07) - HYDRAULICS, SUCTION LINES, ROTARY CHOP 7700 Hydraulic Components & Circuits
2
13
7
12
14
5
9
9
15
7
9
2
10
1
13
3
2
11
12
8
2
4
6
10
10
5
9
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87219835

FITTING

ADAPTOR

1шт.

2

00152128

HOSE CLAMP

CLAMP

8шт.

3

83123200

HOSE

1шт.

4

87203300

TUBE

1шт.

5

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

2шт.

6

86307774

TUBE

1шт.

6

00400143

HYD CONNECTOR

CAP NUT

1шт.

7

00402123

HYD CONNECTOR

NIPPLE

2шт.

8

FILTER (Refer Page B06-01)

1шт.

9

00180541

HOSE CLAMP

CLAMP

8шт.

10

83130600

HOSE,50.8mm ID x 152mm L, SAE J20R1

4шт.

11

87229464

TUBE,50.80 mm OD x 226 mm L

2шт.

12

00402114

SHUT-OFF VALVE

VALVE

2шт.

13

87229462

TUBE,2.00" DIA

2шт.

14

87222587

HOSE,38.10 mm ID x 130.00 mm

HYDRAULIC HOSE 38.10 mm ID x 130.00 mm

1шт.

15

87215639

VENT MANIFOLD

TANK

1шт.
