(B05-03) - HYDRAULICS, SUCTION LINES, SWINGING KNIFE 7700

Запчасти Case IH 7700 (B05-03) - HYDRAULICS, SUCTION LINES, SWINGING KNIFE 7700 Hydraulic Components & Circuits

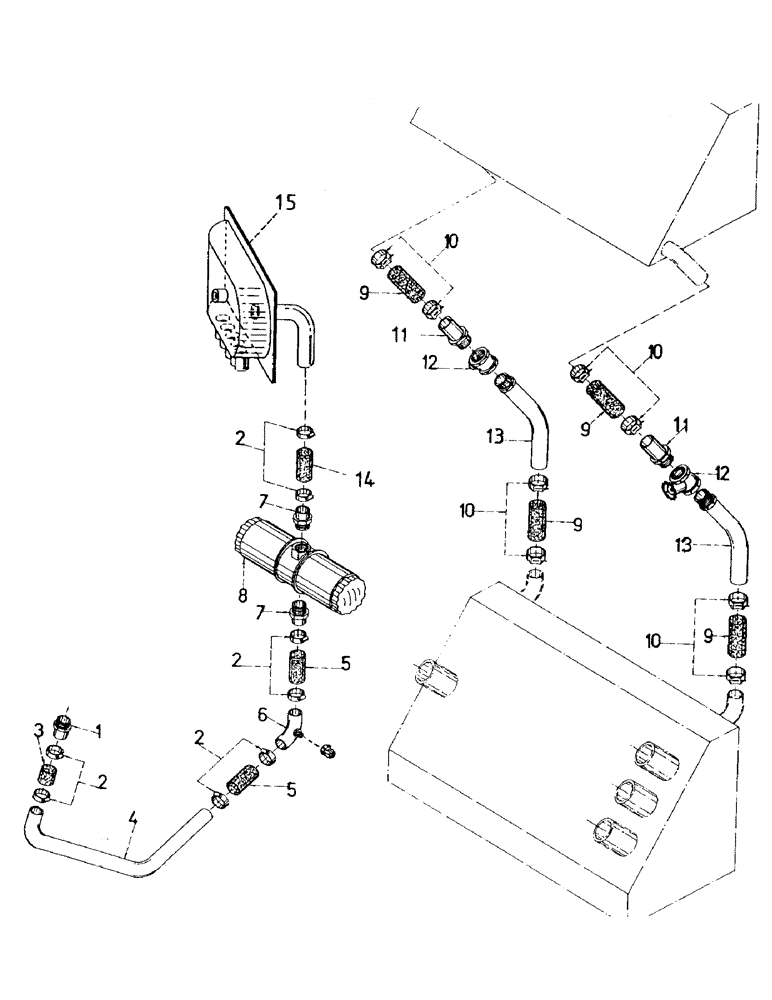

Схема запчастей Case IH 7700 - (B05-03) - HYDRAULICS, SUCTION LINES, SWINGING KNIFE 7700 Hydraulic Components & Circuits
9
13
8
11
10
7
2
9
2
15
11
1
10
2
9
10
13
4
3
5
12
2
5
6
14
7
12
10
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87219835

FITTING

ADAPTOR

1шт.

2

00152128

HOSE CLAMP

CLAMP

8шт.

3

83123200

HOSE

1шт.

4

87203300

TUBE

1шт.

5

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

2шт.

6

87217115

TUBE

1шт.

6

00400143

HYD CONNECTOR

CAP NUT

1шт.

7

00402123

HYD CONNECTOR

NIPPLE

2шт.

8

FILTER (Refer Page B06-01)

1шт.

9

82204300

HOSE,50.8mm ID x 102mm L

4шт.

10

00180541

HOSE CLAMP

CLAMP

8шт.

11

87229464

TUBE,50.80 mm OD x 226 mm L

ADAPTOR

2шт.

12

00402114

SHUT-OFF VALVE

VALVE

2шт.

13

87213282

TUBE

2шт.

14

87222587

HOSE,38.10 mm ID x 130.00 mm

HYDRAULIC HOSE 38.10 mm ID x 130.00 mm

1шт.

15

87215639

VENT MANIFOLD

TANK

1шт.
