(A13-08) - AIR CONDITIONER COMPRESSOR, MOUNT AND BELT, 3306

Запчасти Case IH 7700 (A13-08) - AIR CONDITIONER COMPRESSOR, MOUNT AND BELT, 3306 Mainframe & Functioning Components

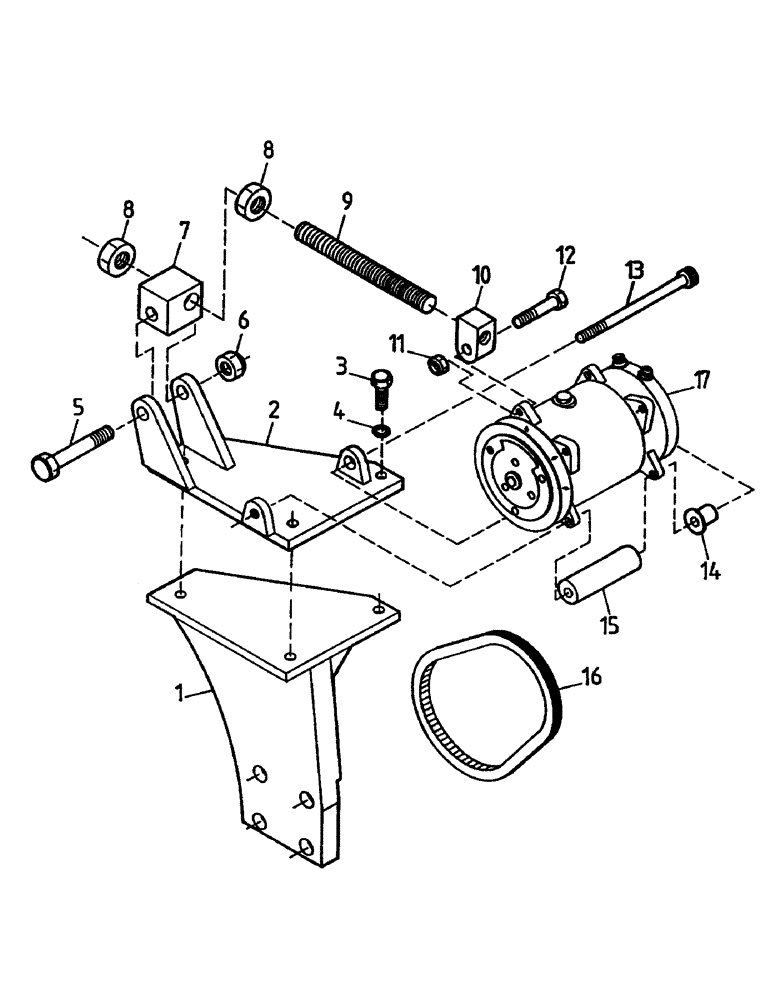

Схема запчастей Case IH 7700 - (A13-08) - AIR CONDITIONER COMPRESSOR, MOUNT AND BELT, 3306 Mainframe & Functioning Components
12
13
17
10
5
15
7
9
11
3
8
1
8
4
16
2
6
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87243600

LUG

SUPPORT

1шт.

2

87242637

SUPPORT

MOUNT

1шт.

3

FM110025

BOLT

3шт.

4

WB100000

WASHER

3шт.

5

FM112080

BOLT

1шт.

6

NC112000

NUT

NUT

1шт.

7

87237016

BLOCK

1шт.

8

NJ116000

NUT

2шт.

9

87218633

BOLT

ROD

1шт.

10

87242640

LUG

1шт.

11

NC110000

NUT

NUT

1шт.

12

FM110050

BOLT

1шт.

13

FC110140

SCREW,M10 x 1.5 x 140mm

1шт.

14

87235498

SPACER

1шт.

15

87235497

BUSHING,10.3mm ID x 25.4mm OD x 83.3mm L

SPACER

1шт.

16

00181189

BELT

V-BELT

1шт.

17

00181187

COMPRESSOR

1шт.
