(A05-04) - FINNED ROLLER, LEG BASECUTTER

Запчасти Case IH 7700 (A05-04) - FINNED ROLLER, LEG BASECUTTER Mainframe & Functioning Components

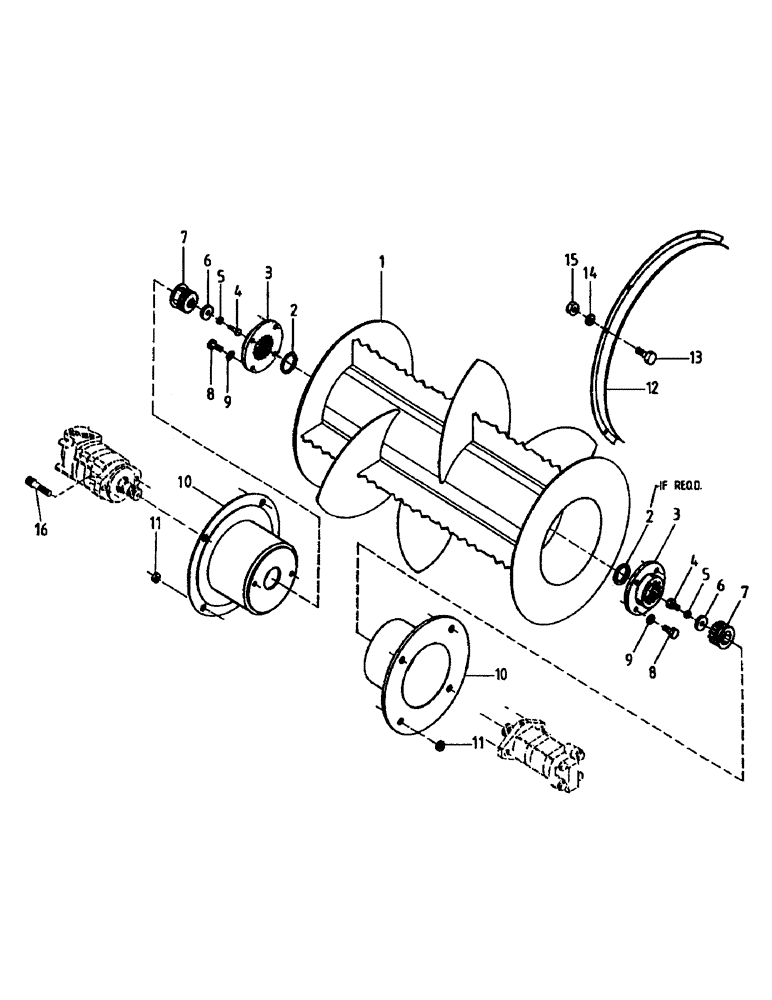

Схема запчастей Case IH 7700 - (A05-04) - FINNED ROLLER, LEG BASECUTTER Mainframe & Functioning Components
5
9
7
13
10
5
3
6
6
16
11
14
8
2
1
3
12
10
4
8
2
7
4
11
15
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87224182

ROLLER

1шт.

2

86701900

SPACER,52mm ID x 63mm OD x 5mm L

[If Required]

2шт.

3

86700800

ADAPTER

ADAPTOR

2шт.

4

00601499

BOLT

2шт.

5

00605827

WASHER

2шт.

6

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

2шт.

7

86701200

GEAR

PINION

2шт.

8

FM112025

BOLT

8шт.

9

WB120000

WASHER

8шт.

10

87096600

HOUSING

2шт.

11

00605797

NUT

8шт.

12

87224257

FRAME

BAFFLE

2шт.

13

00605372

SCREW

BOLT

6шт.

14

00605826

WASHER

6шт.

15

00605794

NUT

6шт.

16

00604538

SCREW

4шт.
