(A02-01) - STANDARD TOPPER ARMS

Запчасти Case IH 7700 (A02-01) - STANDARD TOPPER ARMS Mainframe & Functioning Components

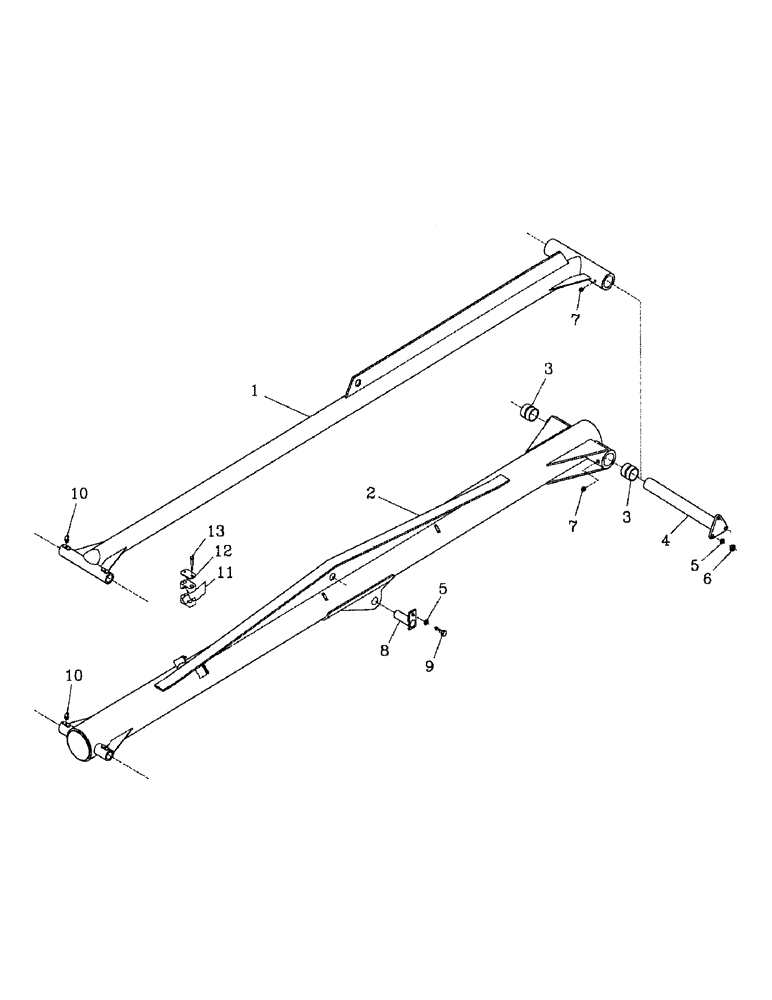

Схема запчастей Case IH 7700 - (A02-01) - STANDARD TOPPER ARMS Mainframe & Functioning Components
4
11
10
5
7
7
1
12
10
2
3
13
6
3
8
9
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87249242

POLE

ARM [UPPER]

1шт.

2

87244518

CHASSIS

ARM [LOWER]

1шт.

3

87227853

BUSHING,38.1mm ID x 44.45mm OD x 38.1mm L

BUSH

2шт.

4

86989400

PIN ASSY.

PIN

2шт.

5

00605827

WASHER

7шт.

6

00605795

NUT

6шт.

7

00138722

LUBE NIPPLE

GREASE NIPPLE

4шт.

8

86788000

PIN,25.4mm OD x 75mm L

2шт.

9

00601499

BOLT

2шт.

10

00180940

LUBE NIPPLE

GREASE NIPPLE

2шт.

11

00405071

CLAMP

6шт.

12

00409572

COVER PLATE

COVER

6шт.

13

FA106040

BOLT

12шт.
