(B06-32) - HYDRAULIC CIRCUIT, TRANSMISSION, 7000

Запчасти Case IH 7700 (B06-32) - HYDRAULIC CIRCUIT, TRANSMISSION, 7000 Hydraulic Components & Circuits

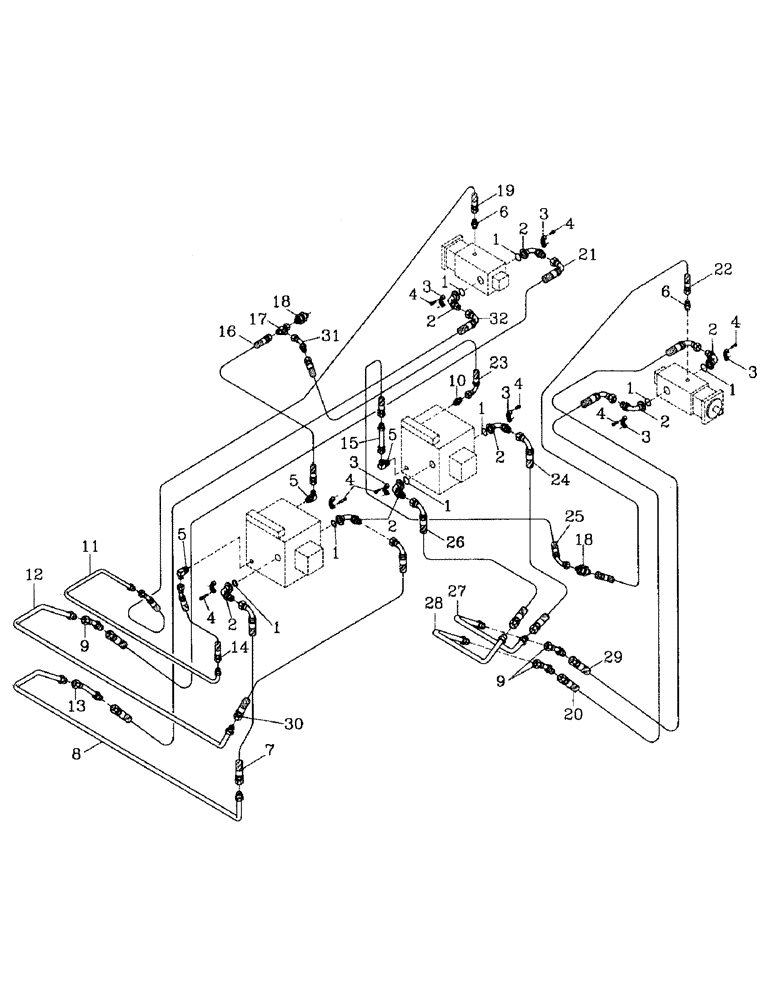

Схема запчастей Case IH 7700 - (B06-32) - HYDRAULIC CIRCUIT, TRANSMISSION, 7000 Hydraulic Components & Circuits
9
4
11
2
4
4
16
2
3
14
2
3
3
26
1
23
5
4
21
31
28
6
3
22
18
7
4
1
3
30
9
6
2
17
8
5
1
18
12
2
2
3
5
27
13
4
15
1
20
32
19
29
1
25
24
1
2
4
10
1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

10шт.

2

00403854

HYD CONNECTOR

BEND

8шт.

3

00400151

SPECIAL CLAMP

CLAMP

8шт.

4

00604462

SCREW

24шт.

5

00400096

HYD CONNECTOR

ELBOW

3шт.

6

00400231

HYD CONNECTOR

NIPPLE

2шт.

7

82716000

HOSE

1шт.

8

87252379

TUBE,25.40 mm OD

1шт.

9

00407240

HYD CONNECTOR

BEND

3шт.

10

00405844

HYD CONNECTOR

NIPPLE

1шт.

11

87252383

TUBE

1шт.

12

87252381

TUBE,25.40 mm OD

1шт.

13

87252498

BEND

1шт.

14

87223713

HOSE

1шт.

15

87253400

TUBE

1шт.

16

81675100

HOSE ASSY.,19.05mm ID x 710mm L, SAE 100R17

HOSE

1шт.

17

00404678

TEE

1шт.

18

00400068

HYD CONNECTOR

NIPPLE

2шт.

19

87096300

HOSE

1шт.

20

86314671

HOSE

HYDRAULIC HOSE

1шт.

21

86310296

HOSE ASSY.

HOSE

1шт.

22

82750200

HOSE

1шт.

23

87233325

HOSE

1шт.

24

87234676

HOSE

1шт.

25

87234664

HOSE

1шт.

26

87239093

HOSE ASSY.,25.4mm ID x 700mm L, SAE 100R12

HOSE

1шт.

27

87229873

TUBE,25.40 mm OD

1шт.

28

87243649

TUBE,25.40 mm OD

1шт.

29

87247506

HOSE ASSY.

HOSE

1шт.

30

82735600

HOSE

1шт.

31

00404300

HYD CONNECTOR

ELBOW

1шт.

32

82765500

HOSE,25.4mm ID x 2130mm L, SAE 100R16

1шт.
