(B06-29) - HYDRAULIC CIRCUIT, BASECUTTER LIFT, 7700

Запчасти Case IH 7700 (B06-29) - HYDRAULIC CIRCUIT, BASECUTTER LIFT, 7700 Hydraulic Components & Circuits

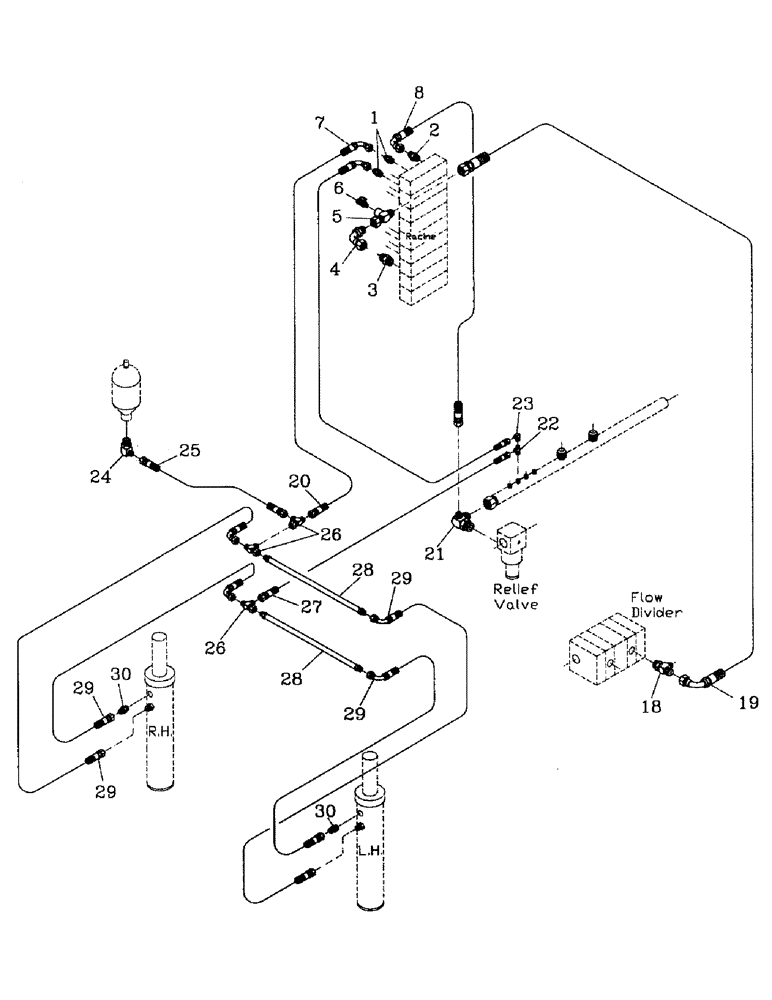

Схема запчастей Case IH 7700 - (B06-29) - HYDRAULIC CIRCUIT, BASECUTTER LIFT, 7700 Hydraulic Components & Circuits
30
28
3
29
29
26
5
28
4
18
21
30
29
7
2
20
23
25
8
22
1
27
6
29
19
26
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400073

HYD CONNECTOR

NIPPLE

2шт.

2

00400228

HYD CONNECTOR

NIPPLE

1шт.

3

00400229

HYD CONNECTOR

NIPPLE

1шт.

4

00407045

HYD CONNECTOR

BEND

1шт.

5

87217841

TEE

ADAPTOR

2шт.

6

00405498

SCREW ON COUPLING

TEST POINT

2шт.

7

87223867

HYDRAULIC HOSE,56.00"

56.00"

1шт.

8

86306228

HOSE,12.7mm ID x 840mm L, SAE 100R17

1шт.

18

00408639

TEE

1шт.

19

86310226

HOSE

HYDRAULIC HOSE

1шт.

20

86305889

HOSE ASSY.,9.53mm ID x 680mm L, SAE 100R17

HOSE

2шт.

21

86310816

HYD CONNECTOR

TEE

1шт.

22

00404677

TEE

1шт.

23

00402879

HYD CONNECTOR

ELBOW

1шт.

24

00409603

ELBOW

1шт.

25

81677200

HOSE

1шт.

26

00404787

TEE

3шт.

27

87247946

HOSE

1шт.

28

87248208

TUBE,9.70 mm ID x 12.70 mm OD x 1000 mm L

2шт.

29

86313838

HOSE ASSY.

HOSE

4шт.

30

00400165

HYD CONNECTOR

NIPPLE

2шт.
