(B06-15) - HYDRAULIC CIRCUIT, CHOPPER

Запчасти Case IH 7700 (B06-15) - HYDRAULIC CIRCUIT, CHOPPER Hydraulic Components & Circuits

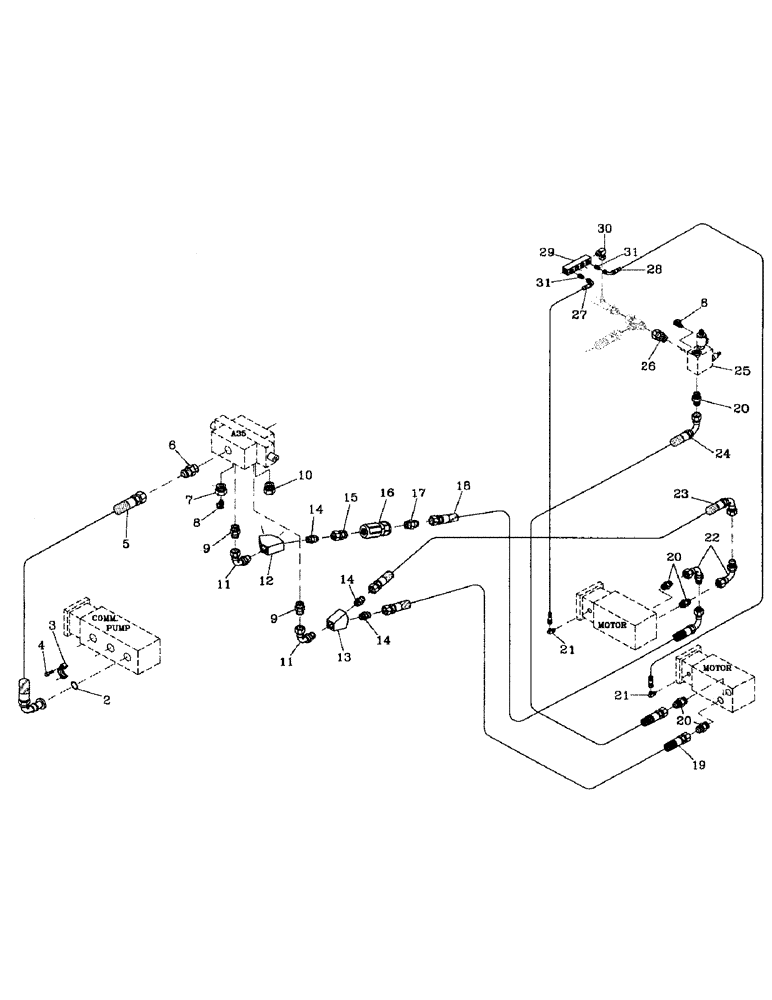

Схема запчастей Case IH 7700 - (B06-15) - HYDRAULIC CIRCUIT, CHOPPER Hydraulic Components & Circuits
19
12
15
11
6
8
9
13
27
17
3
23
10
26
24
14
4
14
20
20
5
7
8
29
21
21
31
28
9
16
2
11
20
14
31
30
25
18
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

00100026

O-RING

1шт.

3

00400266

SPECIAL CLAMP

CLAMP

1шт.

4

00604498

SCREW

4шт.

5

87252183

HOSE

1шт.

6

00400237

HYD CONNECTOR

NIPPLE

1шт.

7

86314724

HYD CONNECTOR

ADAPTOR

1шт.

8

00405489

ASSEMBLY

TEST POINT

2шт.

9

00400175

HYD CONNECTOR

NIPPLE

2шт.

10

00400258

HYD CONNECTOR

PLUG

1шт.

11

00409889

HYD CONNECTOR

BEND

2шт.

12

87246899

JUNCTION BOX

Y BLOCK

1шт.

13

87227748

JUNCTION BLOCK

Y BLOCK

1шт.

14

00400232

HYD CONNECTOR

NIPPLE

3шт.

15

00409230

HYD CONNECTOR

ADAPTOR

1шт.

16

HYDRAULIC CHECK VALVE

1шт.

Refer To Page B05-19-A

1шт.

17

00400175

HYD CONNECTOR

NIPPLE

1шт.

18

82702400

HOSE

1шт.

18

82729500

ASSEMBLY

HOSE [15"]

1шт.

19

87164800

HOSE

[12"]

1шт.

19

81966700

HOSE,25.4mm ID x 700mm L, SAE 100R16

[15"]

1шт.

20

00400234

HYD CONNECTOR

NIPPLE

5шт.

21

00404781

HYD CONNECTOR

ELBOW

2шт.

22

00403944

HYD CONNECTOR

BEND

2шт.

23

86301847

HOSE ASSY.

HOSE [12"]

1шт.

23

82758300

HOSE

1шт.

24

86300428

HOSE

HYDRAULIC HOSE

1шт.

25

HYDRAULIC RELIEF VALVE

1шт.

Refer To Page B05-10-A

1шт.

26

00409653

SEAL KIT

ADAPTOR

1шт.

27

87235277

HOSE,6.35mm ID x 470mm L, SAE 100R17

1шт.

28

82742800

HOSE

1шт.

28

86310227

HOSE ASSY.

HOSE [15"]

1шт.

29

00409953

RETURN PIPE

MANIFOLD

1шт.

30

00409957

ELBOW

1шт.

31

00400223

HYD CONNECTOR

NIPPLE

2шт.
