(B06-04) - HYDRAULIC SUCTION LINES, COMMERCIAL, 108/6CT/3306-250

Запчасти Case IH 7700 (B06-04) - HYDRAULIC SUCTION LINES, COMMERCIAL, 108/6CT/3306-250 Hydraulic Components & Circuits

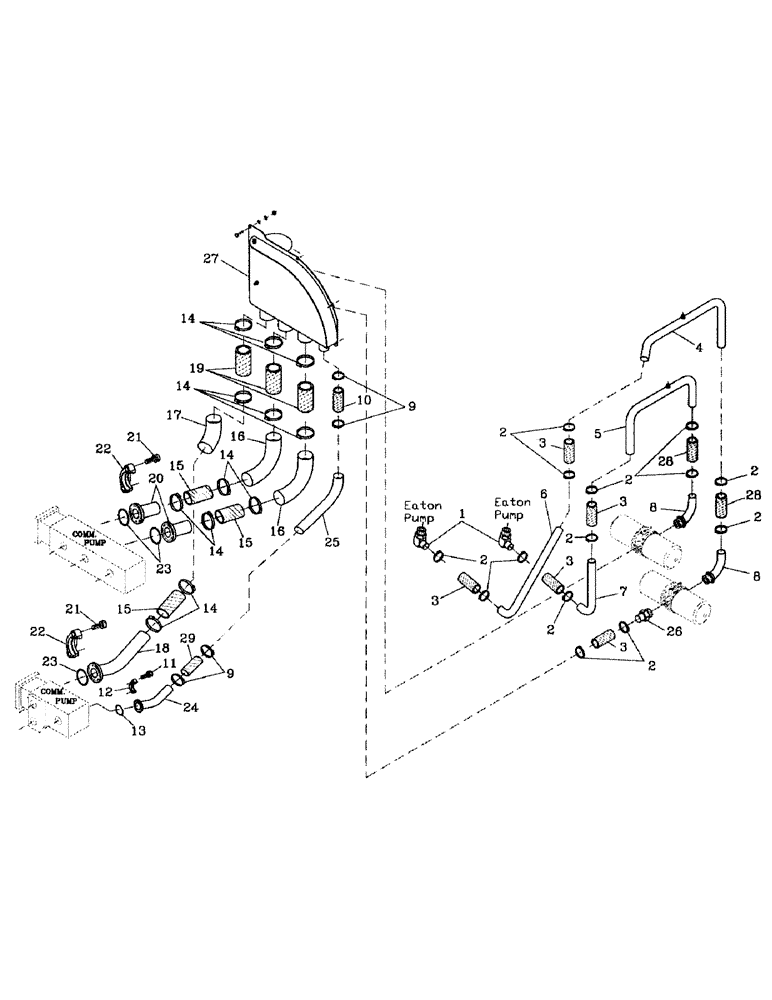

Схема запчастей Case IH 7700 - (B06-04) - HYDRAULIC SUCTION LINES, COMMERCIAL, 108/6CT/3306-250 Hydraulic Components & Circuits
18
3
14
22
5
15
29
23
2
21
6
2
14
21
7
3
13
10
15
2
11
15
25
8
14
1
12
4
24
3
8
9
22
28
19
16
2
28
9
2
26
14
2
27
23
20
3
2
17
16
2
14
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00409553

HYD CONNECTOR

ELBOW

2шт.

2

00181182

HOSE CLAMP

CLAMP

14шт.

3

86695400

HYDRAULIC HOSE,1.50" ID

HOSE

5шт.

4

87251775

TUBE

1шт.

5

87248003

TUBE,1.50" OD

1шт.

6

87251776

TUBE

1шт.

7

87248005

TUBE,1.50" OD

1шт.

8

87247662

TUBE,1.50" OD

2шт.

9

00180541

HOSE CLAMP

CLAMP

4шт.

10

87217697

HOSE,50.80 mm ID x 115 mm

1шт.

11

00604535

SCREW

4шт.

12

00400267

SPECIAL CLAMP

CLAMP

1шт.

13

00100106

O-RING

1шт.

14

00135785

HOSE CLAMP

CLAMP

12шт.

15

86475800

HOSE,76.20 mm ID x 150.00 mm

HYDRAULIC HOSE 76.20 mm ID x 150.00 mm

3шт.

16

87252435

TUBE,76.20 mm DIA

2шт.

17

87252434

TUBE

1шт.

18

87253488

TUBE

1шт.

19

86475900

HOSE,76.20 mm ID x 110.00 mm, SAE J20

3шт.

20

87227238

TUBE

ADAPTOR

2шт.

21

00604580

CAPSCREW

SCREW

12шт.

22

00408917

SPECIAL CLAMP

CLAMP

3шт.

23

00408918

O-RING

3шт.

24

87253489

ADAPTER

ADAPTOR

1шт.

25

87234650

PLUG

1шт.

26

00402123

HYD CONNECTOR

HOSETAIL

1шт.

27

87252429

VENT MANIFOLD

MANIFOLD

1шт.

28

86312272

HOSE,38.10 mm ID x 110.00 mm

38.10 mm ID x 110.00 mm

2шт.

29

86315149

HOSE,140.00 mm

HYDRAULIC HOSE 140.00 mm

1шт.

30

00604536

SCREW

4шт.

31

00408273

FLANGE

CLAMP

1шт.

32

00100110

O-RING

1шт.
