(B06-02) - HYDRAULIC SUCTION LINES

Запчасти Case IH 7700 (B06-02) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits

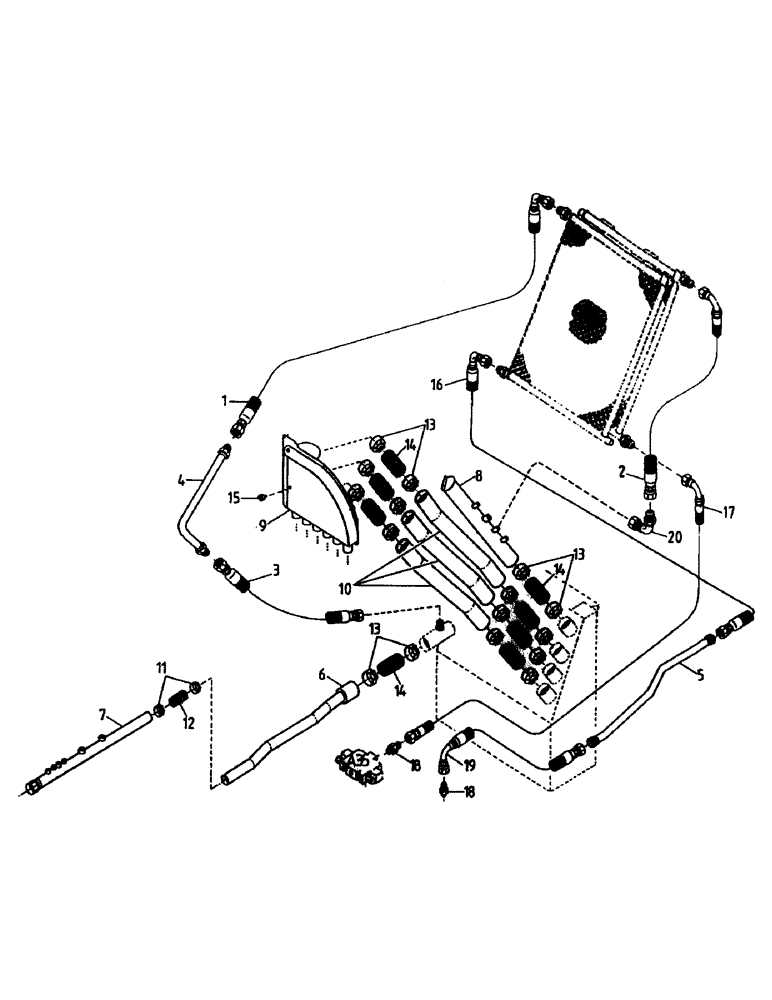

Схема запчастей Case IH 7700 - (B06-02) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits
9
18
13
20
12
13
14
10
1
11
2
3
8
7
18
14
4
17
16
19
6
15
14
13
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87247173

HOSE

1шт.

2

87251596

HOSE,31.75mm ID x 1880mm L, SAE 100R16

1шт.

3

87252372

HOSE

1шт.

4

87252356

HYD TUBE

TUBE

1шт.

5

87247752

TUBE

1шт.

6

87247352

RETURN PIPE

TUBE

1шт.

7

87247350

RETURN PIPE

MANIFOLD

1шт.

8

87249496

RETURN PIPE

MANIFOLD

1шт.

9

87252429

VENT MANIFOLD

MANIFOLD

1шт.

10

87248131

TUBE,76 mm OD

3шт.

11

00181875

HOSE CLAMP

CLAMP

2шт.

12

87247909

HOSE,125.00 mm

125.00 mm

1шт.

13

00135785

HOSE CLAMP

CLAMP

16шт.

14

86475800

HOSE,76.20 mm ID x 150.00 mm

HYDRAULIC HOSE 76.20 mm ID x 150.00 mm

8шт.

15

00181094

THERMOSTATIC SWITCH

SWITCH

1шт.

16

87247172

HOSE,31.75mm ID x 1390mm L, SAE 100R16

1шт.

17

87241750

HOSE

1шт.

18

00400237

HYD CONNECTOR

NIPPLE

2шт.

19

87247500

HOSE,31.75mm ID x 1250mm L, SAE 100R16

1шт.

20

00408451

HYD CONNECTOR

BEND

1шт.
