(B05[04]) - HYDRAULIC VALVE {4 Section}

Запчасти Case IH 7700 (B05[04]) - HYDRAULIC VALVE {4 Section} Hydraulic Components & Circuits

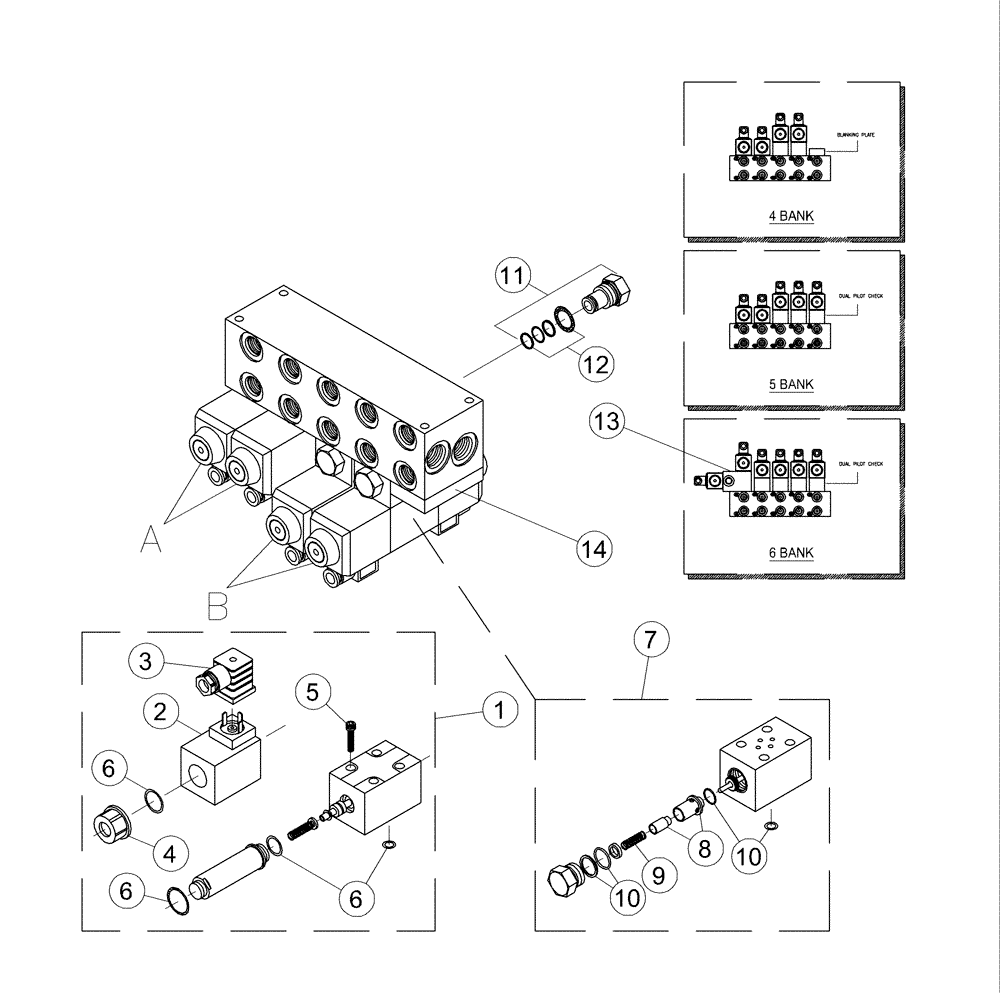

Схема запчастей Case IH 7700 - (B05[04]) - HYDRAULIC VALVE {4 Section} Hydraulic Components & Circuits
2
a
10
6
9
3
8
b
10
11
7
6
12
14
6
5
1
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00410121

HYDRAULIC VALVE

CETOP - A Assembly

2шт.

1

00410122

HYDRAULIC VALVE

CETOP - B Assembly

2шт.

2

00409922

COIL

Solenoid

2шт.

3

00409524

ELEC CONNECTOR

2шт.

4

00409924

NUT

Nylon

2шт.

5

00409891

BOLT

Kit - A Assembly

1шт.

5

00410117

KIT

Bolt - B Assembly

1шт.

5

87414306

SET OF SCREWS

BOLT KIT ADAPTOR

1шт.

6

00409929

SEAL KIT

1шт.

7

00410116

VALVE

Pilot Check

2шт.

8

00410169

KIT

poppet

1шт.

9

00410170

SPRING

Kit

1шт.

10

00410171

SEAL KIT

1шт.

11

00409847

PLUG

1шт.

12

00408151

SEAL KIT

1шт.

13

87414289

HYDRAULIC VALVE

ADAPTOR CETOP3

1шт.

14

00410119

BLANKING PLATE

1шт.

87414288

HYDRAULIC VALVE

Assembly, 4 Bank

1шт.

87414288 + ITEMS 1,5& 7

Assembly, 5 Bank

1шт.

87414288 + ITEMS 1,5,7&13

Assembly, 6 Bank

1шт.
