(B02[01]) - HYDRAULIC CYLINDER {Topper Arms}

Запчасти Case IH 7700 (B02[01]) - HYDRAULIC CYLINDER {Topper Arms} Hydraulic Components & Circuits

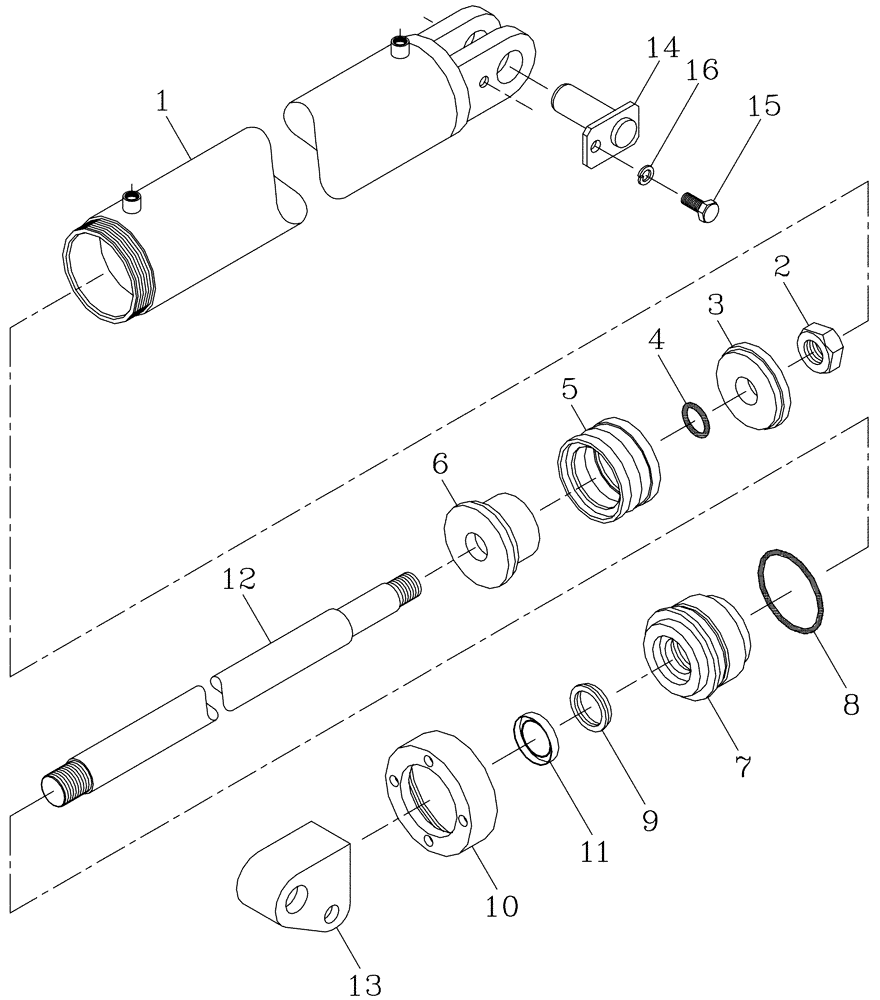

Схема запчастей Case IH 7700 - (B02[01]) - HYDRAULIC CYLINDER {Topper Arms} Hydraulic Components & Circuits
9
14
3
2
10
7
8
16
13
4
5
6
1
15
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87247453

CYLINDER,79mm Bore Dia

BARREL

1шт.

2

00606612

NUT

1шт.

3

86787100

PISTON

RETAINER

1шт.

4

00100119

O-RING

1шт.

5

00100715

OIL SEAL

1шт.

6

86787200

CYLINDER,74.73mm Bore, 25.46mm Rod, 45.1mm W

PISTON

1шт.

7

87214804

CYLINDER HEAD

1шт.

8

00100110

O-RING

1шт.

9

00100711

WIPER SEAL

1шт.

10

87045700

SPECIAL NUT

1шт.

11

00100722

WIPER SEAL

WIPER

1шт.

12

87045500

SHAFT

1шт.

13

87249248

CYLINDER

END

1шт.

14

86788000

PIN,25.4mm OD x 75mm L

1шт.

15

00601495

BOLT

1шт.

16

00605827

WASHER

1шт.

17

87213917

SEAL KIT

1шт.

18

87254300

CYLINDER

ASSEMBLY

1шт.
