(C03[04]) - AIR INLET SCREEN and EXHAUST

Запчасти Case IH 7700 (C03[04]) - AIR INLET SCREEN and EXHAUST Engine & Engine Attachments

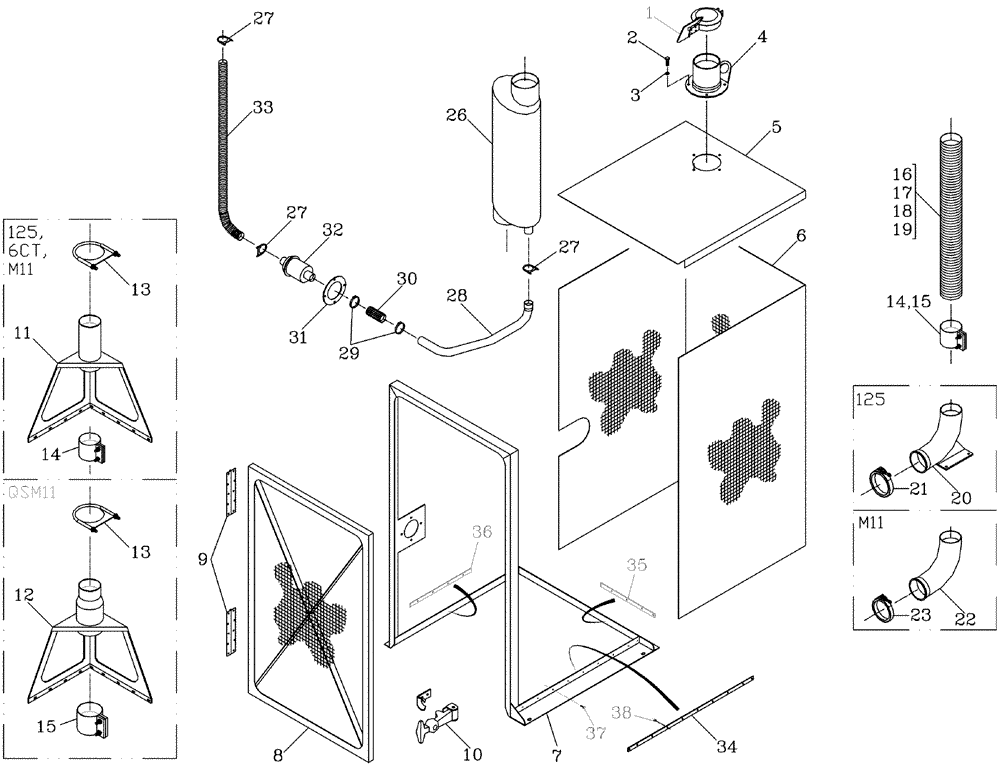

Схема запчастей Case IH 7700 - (C03[04]) - AIR INLET SCREEN and EXHAUST Engine & Engine Attachments
17
19
27
34
23
5
7
18
4
37
14
13
22
9
16
27
20
26
13
31
38
15
36
29
28
30
1
32
12
27
35
10
21
3
6
8
11
2
15
14
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00181056

EXHAUST SYSTEM PIPE

CAP

1шт.

2

FA110016

BOLT

4шт.

3

WB100000

WASHER

4шт.

4

87240654

EXTENSION

1шт.

5

368192A1

COVER

TOP

1шт.

6

87251506

MESH

1шт.

7

87242074

FRAME ASSY

BASE

1шт.

8

87240662

DOOR ASSY.

1шт.

9

87240652

HINGE

2шт.

10

00139549

LATCH

2шт.

11

380489A1

PLATE

MOUNT [125/6CT/M11]

1шт.

12

380499A1

PLATE

MONUT [QSM11]

1шт.

13

00131539

CLAMP

1шт.

14

00181118

CLAMP

2шт.

15

00181150

CLAMP

QSM11

2шт.

16

87242237

EXHAUST SYSTEM PIPE

125

1шт.

17

87244045

EXHAUST SYSTEM PIPE

6CT

1шт.

18

87242249

EXHAUST SYSTEM PIPE

M11

1шт.

19

87410681

TUBE

FLEX TUBE [QSM11]

1шт.

20

87242231

TUBE

ADAPTOR [125]

1шт.

21

00181161

CLAMP

125

1шт.

22

00180560

HYD CONNECTOR

ADAPTOR [M11]

1шт.

23

00181711

CLAMP

M11

1шт.

87553509

TUBE

ADAPTOR QSM11

1шт.

87553514

CLAMP

CLAMP QSM11

1шт.

26

00182167

MUFFLER

1шт.

27

00180344

MUFFLER

CLAMP

3шт.

28

380321A1

TUBE

1шт.

29

446615A1

CLAMP

2шт.

30

87235399

HOSE,38.10 mm ID x 100.00 mm

1шт.

31

87251505

FLANGE

FLANGE

1шт.

32

00181996

CHECK VALVE

1шт.

33

87251756

TUBE

FLEX

1шт.

34

87254387

PLATE

BACKING STRIP [Front]

1шт.

35

87242155

PLATE

BACKING STRIP [LHS]

1шт.

36

87242154

PLATE

BACKING STRIP [Rear]

1шт.

37

FA106020

BOLT

18шт.

38

NC106000

LOCK NUT

18шт.
