(A11[15]) - CABIN TILT and MOUNTS

Запчасти Case IH 7700 (A11[15]) - CABIN TILT and MOUNTS Mainframe & Functioning Components

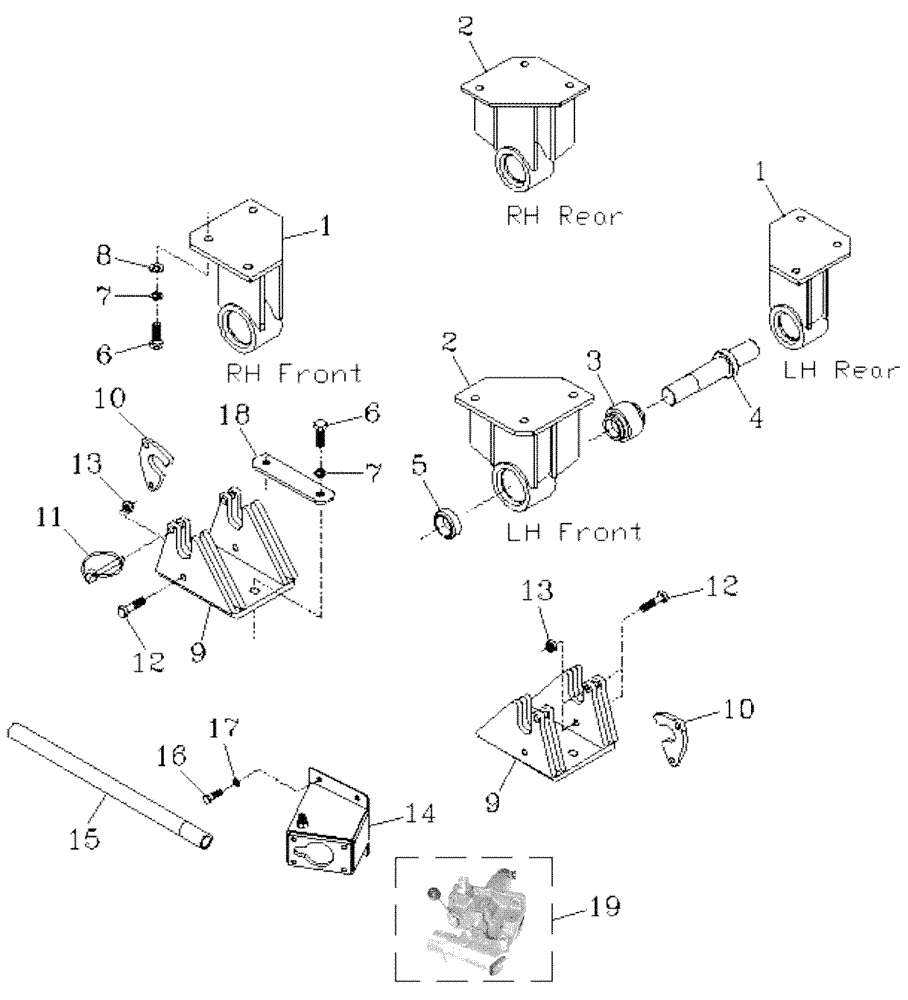

Схема запчастей Case IH 7700 - (A11[15]) - CABIN TILT and MOUNTS Mainframe & Functioning Components
19
7
11
2
12
2
1
10
5
18
3
8
12
13
6
17
9
4
9
6
7
10
14
16
1
13
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

377236A1

MOUNT

MOUNT, R.H. front, L.H. rear

2шт.

2

377235A1

BRACKET

MOUNT, L.H. front, R.H. rear

2шт.

3

377085A1

MOUNT,Cab

karman

4шт.

4

377353A1

PIN,48mm OD x 197mm L

4шт.

5

377467A1

MOUNTING PARTS

RING

4шт.

6

FM112035

BOLT

20шт.

7

WB120000

WASHER

20шт.

8

WA120000

WASHER

20шт.

9

377349A1

RUBBER MOUNTING

4шт.

10

377352A1

LATCH

8шт.

11

00606626

PIN

lynch

2шт.

12

FA110045

BOLT

6шт.

13

NC110000

NUT

6шт.

14

378228A1

RESERVOIR

1шт.

15

379350A1

HANDLE

1шт.

16

FA108020

BOLT

4шт.

17

WB080000

WASHER

4шт.

18

430981A1

PLATE

PLATE

4шт.

19

HAND PUMP

1шт.

refer to figure B04.11

1шт.
