(A11[10]) - CABIN INSTRUMENT PANEL

Запчасти Case IH 7700 (A11[10]) - CABIN INSTRUMENT PANEL Mainframe & Functioning Components

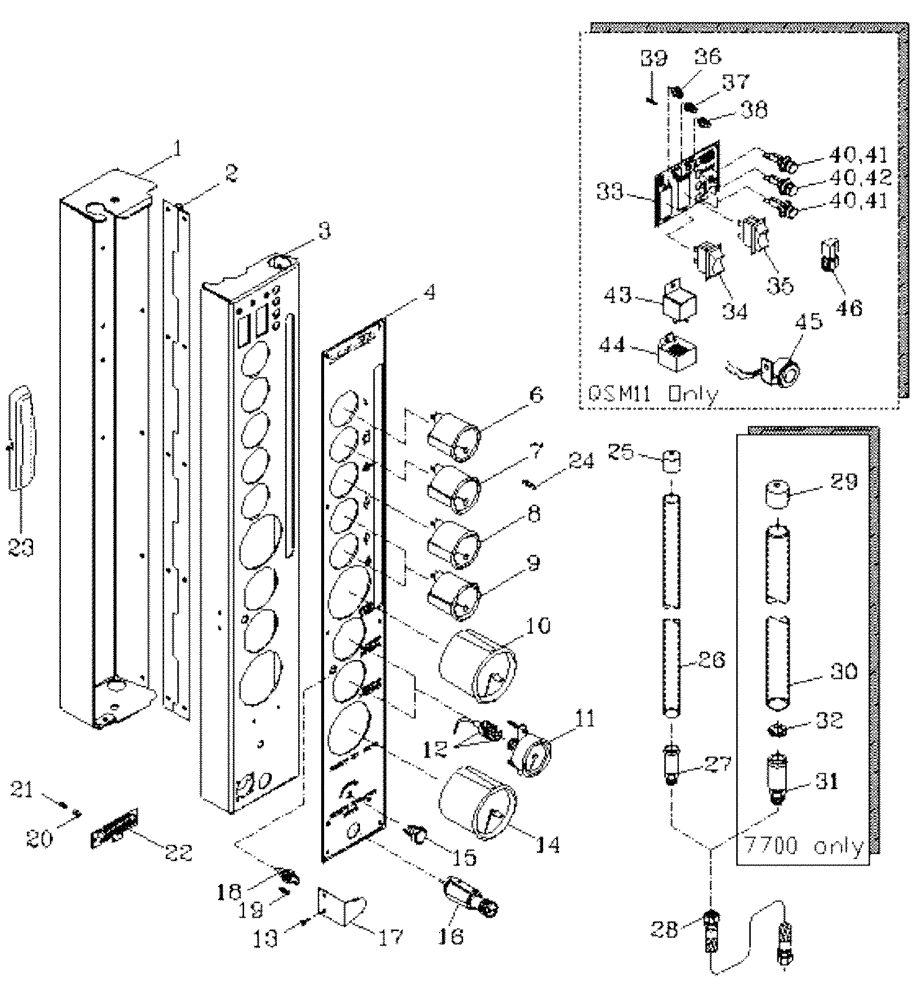

Схема запчастей Case IH 7700 - (A11[10]) - CABIN INSTRUMENT PANEL Mainframe & Functioning Components
20
38
11
42
40
15
29
7
23
13
6
44
1
26
8
41
40
2
16
21
30
18
9
36
17
32
35
24
27
28
19
37
14
12
3
43
31
46
33
22
39
41
40
34
45
10
25
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

372143A1

PANEL

PANEL rear

1шт.

2

87250591

HINGE

1шт.

3

372141A1

PANEL

PANEL front

1шт.

4

87255713

DECAL

1шт.

6

00136934

VOLTMETER

1шт.

7

436635A1

ELECTRICAL GAUGE

FUEL

1шт.

8

00134512

ELECTRICAL GAUGE

oil pressure [125]

1шт.

8

00180678

OIL PRESSURE GAUGE

oil pressure [6CT/M11]

1шт.

8

00135833

BULB

GLOBE

2шт.

9

00134514

ELECTRICAL GAUGE

temperature

2шт.

10

87253583

TACHOMETER

125

1шт.

10

87253584

TACHOMETER

6CT

1шт.

10

87253585

TACHOMETER

M11

1шт.

10

87417004

TACHOMETER

TACHOMETER QSM11

1шт.

11

00137028

OIL PRESSURE GAUGE

2шт.

12

00408921

HOSE

BASECUTTER

1шт.

12

00409463

HOSE

CHOPPER

1шт.

13

00608217

SCREW

2шт.

14

87253581

TACHOMETER

1шт.

15

00198064

POTENTIOMETER

1шт.

16

00198120

CIGAR LIGHTER

1шт.

17

380230A1

COVER

SHADE

1шт.

18

00198123

HOLDER

LAMP holder

1шт.

19

00198122

BULB

GLOBE

1шт.

20

00198164

SPACER

2шт.

21

FL103006

SCREW,Phil Btn Hd, M3 x 6mm

4шт.

22

87412848

CONTROL

1шт.

23

00180880

LAMP

2шт.

23

00134285

BULB

GLOBE

4шт.

24

00180431

BULB

GLOBE

1шт.

25

435514A1

CAP

7000

1шт.

26

87236723

TUBE,19.10 mm ID x 610 mm L

model 7000

1шт.

27

87024100

HYD CONNECTOR

ADAPTOR

1шт.

28

82713100

HOSE

1шт.

29

435513A1

CAP

7700

1шт.

30

87406315

TUBE,25.40 mm ID x 610 mm L

TUBE [7700]

1шт.

31

435515A1

ADAPTER,9/16"

7700

1шт.

32

87405492

DIFFUSER

DIFUSSER [7700]

1шт.

33

431085A1

DECAL

DECAL [QSM11]

1шт.

34

373787A1

SWITCH

QSM11

1шт.

35

373786A1

SWITCH

QSM11

1шт.

36

440054A1

LAMP

Red [QSM11]

1шт.

37

440052A1

LAMP

Amber [QSM11]

1шт.

38

440053A1

LAMP

Green [QSM11]

1шт.

39

440055A1

BULB

QSM11

3шт.

40

430932A1

FUSE

Fuse Holder [QSM11]

4шт.

41

436442A1

FUSE

Fuse 10amp [QSM11]

3шт.

42

436443A1

FUSE

Fuse 5amp [QSM11]

1шт.

43

00198028

KIT

87amp [QSM11]

1шт.

44

00137416

ELEC CONNECTOR

QSM11

1шт.

45

87410296

ALARM

Buzzer [QSM11]

1шт.

46

00198128

DIODE

QSM11

1шт.
