Запчасти Case IH 7700 (A10[08]) - HALF TRACK KIT {7000} Mainframe & Functioning Components

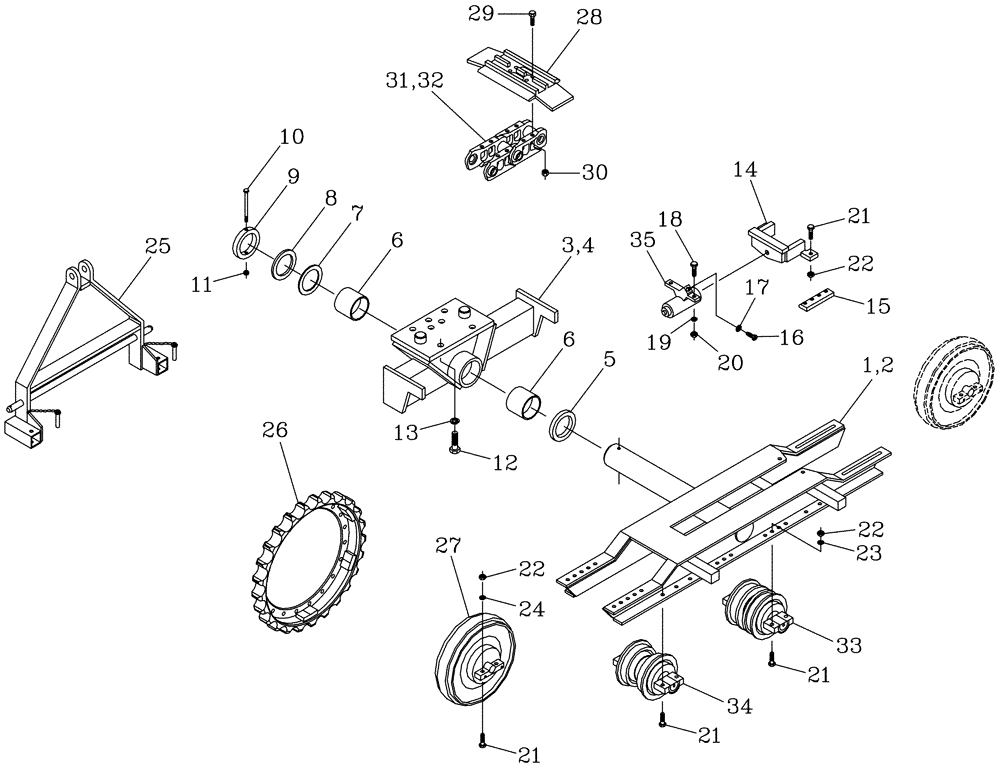

Схема запчастей Case IH 7700 - (A10[08]) - HALF TRACK KIT {7000} Mainframe & Functioning Components
2
27
4
23
22
19
21
21
12
18
22
7
1
11
8
32
9
14
22
5
3
25
6
20
21
17
31
33
15
35
13
28
24
6
26
30
29
34
10
21
16

Артикул

Название

Примечание

Количество

1

86652200

FRAME, L.H.

1шт.

2

86652300

FRAME, R.H.

1шт.

3

87213523

BRACKET

MOUNT, L.H.

1шт.

4

87213524

MOUNTING PARTS

MOUNT, R.H.

1шт.

5

86663300

SPACER, 20 mm

2шт.

6

86657100

BUSHING

BUSH

4шт.

7

86663100

SPACER, 5 mm

4шт.

8

86663200

SPACER, 10 mm

6шт.

9

86663400

RETAINER

2шт.

10

00607097

BOLT

BOLT

2шт.

11

00606001

LOCK NUT

NUT

2шт.

12

00607923

BOLT

BOLT

14шт.

13

00605835

WASHER

WASHER

14шт.

14

86645200

YOKE

2шт.

15

86663800

PLATE

CLAMP

4шт.

16

00131479

VALVE

2шт.

17

00131478

WASHER

2шт.

18

00601524

BOLT

4шт.

19

00605831

WASHER

4шт.

20

00605798

NUT

4шт.

21

00601621

BOLT

16шт.

22

00605804

NUT

8шт.

23

00608177

WASHER

32шт.

24

81838300

WASHER

WASHER

16шт.

25

86662000

FRAME lift

1шт.

26

87219997

SPROCKET ASSY.

B40 hub

2шт.

27

86665600

IDLER

4шт.

28

86660200

ASSEMBLY

GROUSER

56шт.

29

00608195

BOLT

BOLT

224шт.

30

00131437

NUT

NUT

224шт.

31

00180743

CHAIN

CHAIN

2шт.

32

CHAIN LINK

1шт.

refer to figure A10.06

1шт.

33

TRACK ROLLER

1шт.

refer to figure A10.03

1шт.

34

TRACK ROLLER

1шт.

refer to figure A10.03

1шт.

35

HYDRAULIC CYLINDER

1шт.

refer to figure B02.15

1шт.

36

87213533

KIT

HALF TRACK, B40 hub

1шт.

Выбрано товаров: 40
