(A10[01]) - FULL TRACK {7700}

Запчасти Case IH 7700 (A10[01]) - FULL TRACK {7700} Mainframe & Functioning Components

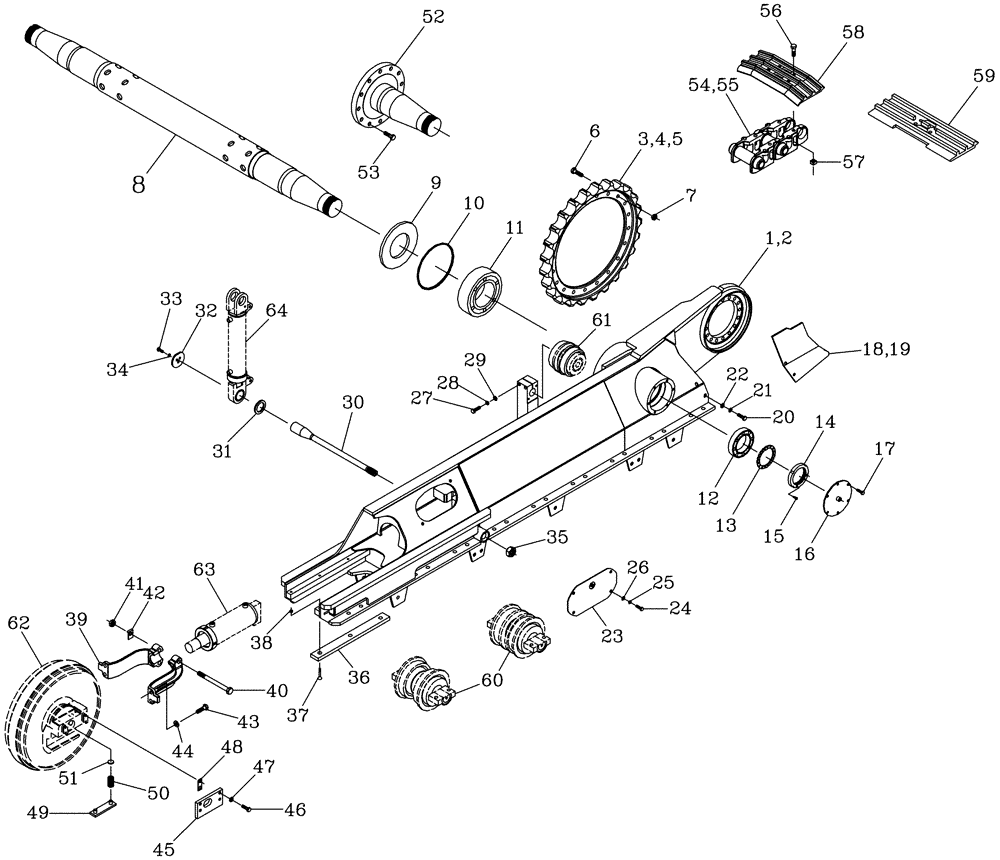

Схема запчастей Case IH 7700 - (A10[01]) - FULL TRACK {7700} Mainframe & Functioning Components
7
61
58
14
17
62
28
43
15
26
63
46
55
60
21
48
20
53
12
25
39
35
56
42
49
50
29
51
6
8
24
38
27
9
44
4
45
18
1
30
41
54
32
59
33
19
52
57
12
37
13
3
5
47
22
40
31
16
2
10
64
34
23
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

449237A1

FRAME ASSY

FRAME [LH]

1шт.

2

449238A1

FRAME ASSY

FRAME [RH]

1шт.

3

87110500

SPROCKET ASSY.

welded assembly

2шт.

4

87223451

SPROCKET ASSY.

RING

2шт.

5

87110600

PLATE

center

2шт.

6

00136030

BOLT

20шт.

7

00136031

NUT

20шт.

8

390892A1

AXLE

CROSS BEAM

1шт.

9

87254662

PLATE

seal

2шт.

10

00100074

O-RING

2шт.

11

00146531

BEARING

2шт.

12

00146556

BEARING

2шт.

13

87245816

LOCKING PLATE

locking

2шт.

14

87254514

BEARING LOCK NUT

2шт.

15

FC106025

SCREW,M6 x 25mm

2шт.

16

87242108

COVER

2шт.

17

00601499

BOLT

6шт.

18

87217925

GUARD

COVER, L.H.

1шт.

19

87217926

GUARD

COVER, R.H.

1шт.

20

FA112030

BOLT

4шт.

21

WB120000

WASHER

4шт.

22

WA120000

WASHER

4шт.

23

87256137

COVER ASSY

2шт.

24

FA110020

BOLT

4шт.

25

WB100000

WASHER

4шт.

26

WA100000

WASHER

4шт.

27

00601535

BOLT

BOLT

4шт.

28

00605829

WASHER

4шт.

29

00605810

WASHER

4шт.

30

450666A1

PIN

PIN

2шт.

31

450674A1

SPACER

SPACER

1шт.

32

449258A1

LOCK WASHER

RETAINING WASHER

2шт.

33

FA110020

BOLT

6шт.

34

WB100000

WASHER

6шт.

35

449257A1

NUT

NUT

2шт.

36

87226275

WEAR STRIP

4шт.

37

FD108050

SCREW,Flat Hd, Csk, M8 x 1.25 x 50mm

12шт.

38

NC108000

NUT

12шт.

39

00131447

SUPPORTING ARM

4шт.

40

00607865

BOLT

4шт.

41

00605804

NUT

4шт.

42

00135806

LOCK WASHER

LOCKWASHER

4шт.

43

00601518

BOLT

8шт.

44

00131382

WASHER

8шт.

45

87229548

RETAINING PLATE

4шт.

46

00606802

BOLT

16шт.

47

00608066

WASHER

WASHER

16шт.

48

00131465

SHIM

8шт.

49

86641500

PLATE

4шт.

50

00131475

SPRING

RUBBER

8шт.

51

87254226

PLATE

PLATE

8шт.

52

392000A1

STUB AXLE/STEERING S

STUB [Cranked Axle]

2шт.

53

FA120070

BOLT

BOLT

24шт.

54

00139539

TRACK CHAIN

48 link

2шт.

55

87252477

TRACK CHAIN

S.A.L.T.

2шт.

56

00131438

BOLT

384шт.

57

00131437

NUT

384шт.

58

87249349

TRACK PLATE

GROUSER bent, 16"

94шт.

58

87249350

TRACK PLATE

GROUSER bent master, 16"

2шт.

58

87219788

TRACK PLATE

(GROUSER bent, 18"

94шт.

58

87220831

TRACK PLATE

GROUSER bent master, 18"

2шт.

58

87222832

TRACK PLATE

GROUSER bent, 20"

94шт.

58

87226416

TRACK PLATE

GROUSER bent master, 20"

2шт.

58

87239104

PLATE

GROUSER bent, 22"

94шт.

58

87239105

ANGLE

GROUSER bent master, 22"

2шт.

59

00180908

TRACK PLATE

GROUSER straight, 18"

94шт.

59

00180909

TRACK PLATE

GROUSER straight master, 18"

2шт.

59

00135967

ASSEMBLY

GROUSER straight, 20"

94шт.

59

00139540

TRACK PLATE

GROUSER straight master, 20"

2шт.

59

00180702

PLATE

GROUSER straight, 22"

94шт.

59

00180703

TRACK PLATE

GROUSER straight master, 22"

2шт.

60

TRACK ROLLER

1шт.

refer to figure A10.03

1шт.

61

TRACK IDLER ROLLER

1шт.

refer to figure A10.04

1шт.

62

FRONT TRACK IDLER

1шт.

refer to figure A10.05

1шт.

63

HYDRAULIC CYLINDER

1шт.

refer to figure B02.14

1шт.

64

HYDRAULIC CYLINDER

1шт.

refer to figure B02.10

1шт.
