(A08[02]) - ELEVATOR DRIVE

Запчасти Case IH 7700 (A08[02]) - ELEVATOR DRIVE Mainframe & Functioning Components

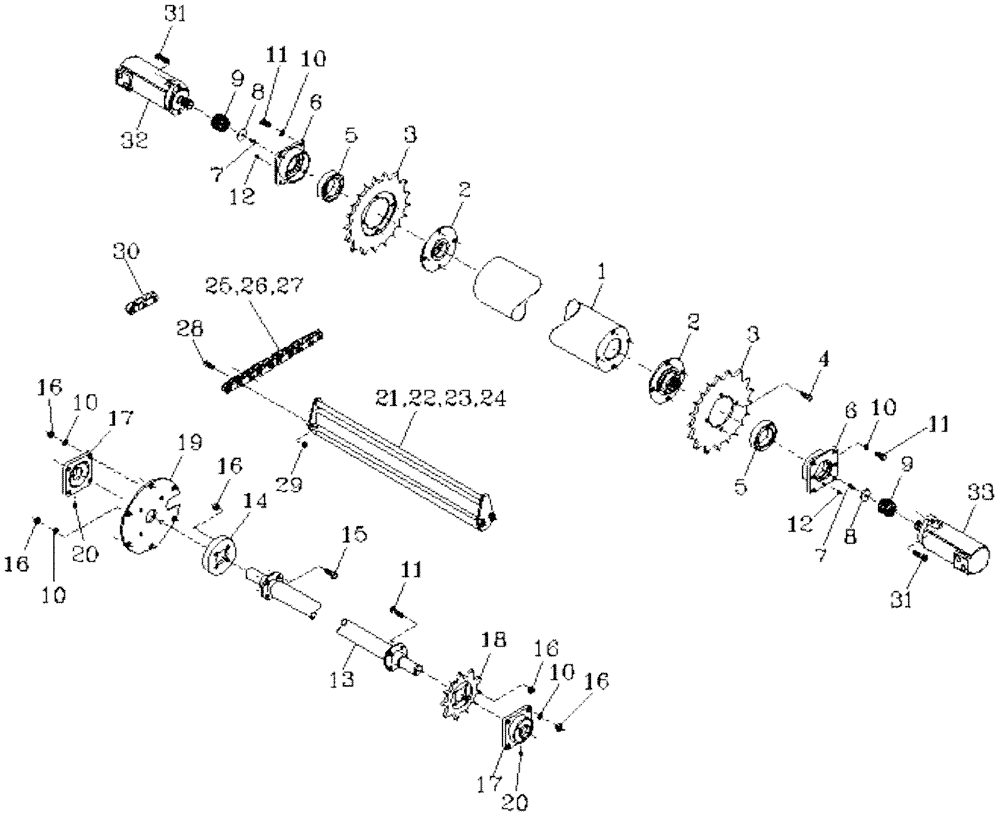

Схема запчастей Case IH 7700 - (A08[02]) - ELEVATOR DRIVE Mainframe & Functioning Components
24
14
16
7
1
5
23
22
30
31
15
20
9
19
11
10
12
17
16
13
21
2
6
4
32
10
33
12
17
16
29
27
28
7
25
11
2
3
5
20
31
8
10
16
3
8
18
10
26
11
16
6
10
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87213267

ROLLER,150mm OD x 892mm L

1шт.

2

87241854

BOSS

2шт.

3

87241797

SPROCKET ASSY.

2шт.

4

00601506

BOLT

8шт.

5

00144060

BALL BEARING

2шт.

6

87213269

HOUSING, BEARING,68 mm ID x 120 mm OD x 35, 12 mm

2шт.

7

00601499

BOLT

2шт.

8

87223441

WASHER,10.5mm ID x 32mm OD x 3mm Thk

2шт.

9

87223440

SPLINED COUPLING,14T Internal / 16T External

2шт.

10

WB120000

WASHER

22шт.

11

FA112030

BOLT

12шт.

12

00132752

LUBE NIPPLE

grease

2шт.

13

87236369

SHAFT

tail

1шт.

14

87233602

IDLER

1шт.

15

FA112035

BOLT

4шт.

16

NA112000

NUT

22шт.

17

00140825

BEARING

2шт.

18

87233603

SPROCKET ASSY.

1шт.

19

87256409

BRACKET

PLATE, bearing

1шт.

20

00153751

LUBE NIPPLE

grease

2шт.

21

87236234

STEEL FLIGHT

standard elevator 18, extended elevator 19

1шт.

22

87244916

STEEL FLIGHT

R.H. scraper

1шт.

23

87244918

STEEL FLIGHT

center, scraper

1шт.

24

87244920

STEEL FLIGHT

L.H. scraper

1шт.

25

70010205

CHAIN

standard elevator

2шт.

26

70010217

CHAIN

extended elevator

2шт.

27

70010229

CHAIN

extended + 250 elevator

2шт.

28

00601606

BOLT

1шт.

29

00606013

LOCK NUT

1шт.

30

00700162

CONNECTING LINK

half

2шт.

31

00604535

SCREW

4шт.

32

HYDRAULIC MOTOR

1шт.

refer to figure B03.02

1шт.

33

HYDRAULIC MOTOR

1шт.

refer to figure B03.12

1шт.
