(A07[05]) - PRIMARY EXTRACTOR {Steel Hood}

Запчасти Case IH 7700 (A07[05]) - PRIMARY EXTRACTOR {Steel Hood} Mainframe & Functioning Components

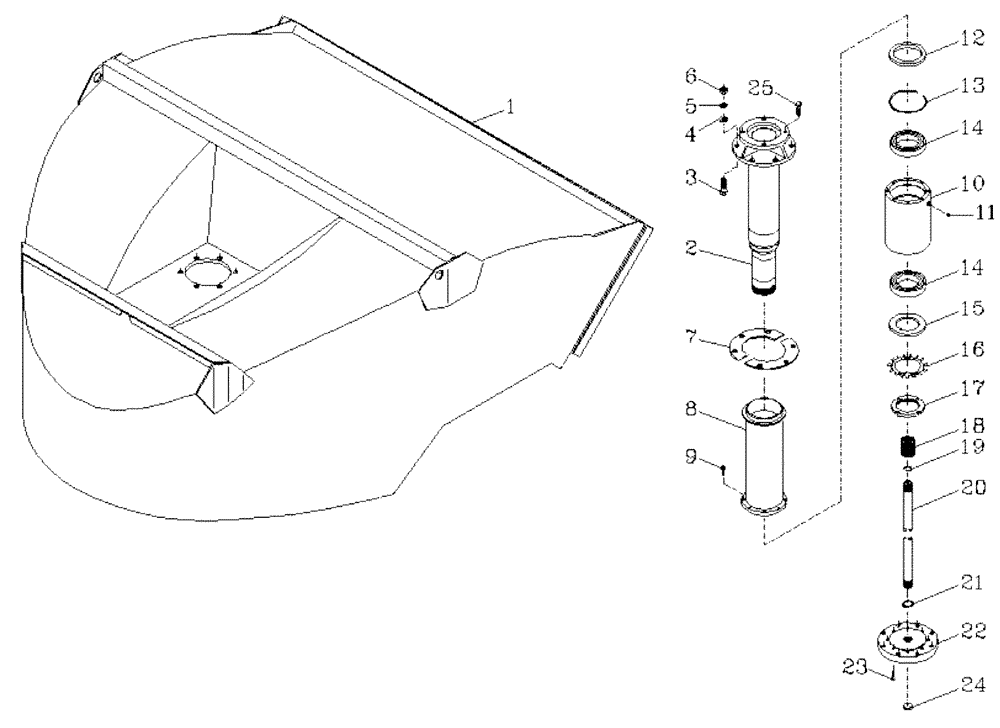

Схема запчастей Case IH 7700 - (A07[05]) - PRIMARY EXTRACTOR {Steel Hood} Mainframe & Functioning Components
16
2
7
5
4
13
20
14
9
18
12
6
8
3
25
21
10
14
22
19
17
11
23
24
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87245578

HOOD

HOOD [Steel]

1шт.

2

87230162

MOUNTING PARTS

1шт.

3

FA116055

BOLT

BOLT

6шт.

4

WA160000

WASHER

6шт.

5

WB160000

SPRING WASHER

6шт.

6

NA116000

NUT

6шт.

7

87236276

PLATE

2шт.

8

87235737

SLEEVE

1шт.

9

FC108025

SCREW,M8 x 1.25 x 25mm

8шт.

10

87230229

BEARING HOUSING,124 mm ID x 170 mm OD x 235 mm

1шт.

11

00138637

LUBE NIPPLE

1шт.

12

00100824

OIL SEAL

1шт.

13

00141708

CIRCLIP

1шт.

14

00146532

BEARING

2шт.

15

87230348

LOCK WASHER

1шт.

16

00146523

WASHER

1шт.

17

00146524

LOCK NUT

1шт.

18

87232884

SPLINED COUPLING,14T Internal / 16T External

1шт.

19

CI028000

CIRCLIP

1шт.

20

87230156

DRIVE SHAFT

1шт.

21

CE032000

CIRCLIP

1шт.

22

87251179

FLANGE COVER CAP

1шт.

23

FA108025

BOLT

8шт.

24

00180467

PLUG

1шт.

25

FA112035

BOLT

4шт.
