(C02[06]) - WATER RADIATOR {M11}

Запчасти Case IH 7700 (C02[06]) - WATER RADIATOR {M11} Engine & Engine Attachments

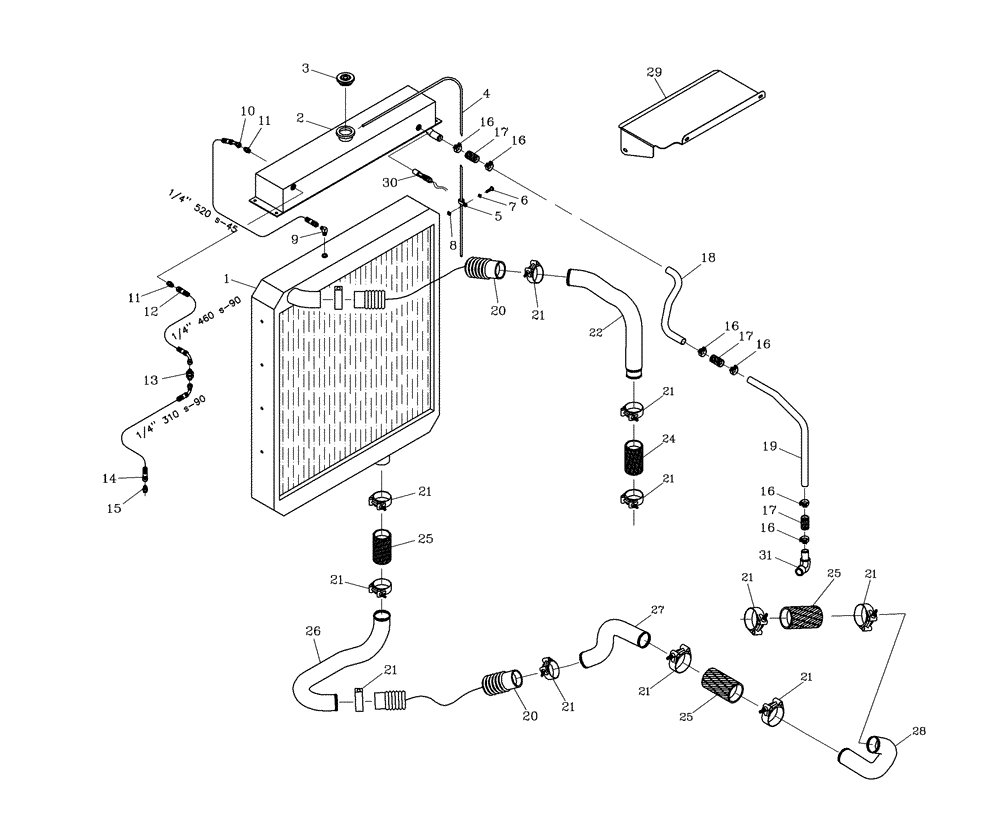

Схема запчастей Case IH 7700 - (C02[06]) - WATER RADIATOR {M11} Engine & Engine Attachments
14
20
9
4
25
10
18
24
8
11
21
21
21
7
21
21
16
26
29
21
16
16
30
21
25
28
16
16
1
31
21
15
17
22
17
25
6
3
21
20
2
6
7
5
19
27
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

432880A1

RADIATOR

1шт.

2

432882A1

TANK

Reserve

1шт.

3

00180923

RADIATOR CAP

1шт.

4

86308718

TUBE

1шт.

5

00134540

CLAMP

CLIP

4шт.

6

FA108025

BOLT

8шт.

7

WB080000

WASHER

8шт.

8

WA080000

WASHER

8шт.

9

00400188

HYD CONNECTOR

Elbow

1шт.

10

86988431

HOSE

1шт.

11

00400162

HYD CONNECTOR

Nipple

2шт.

12

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

13

00400070

HYD CONNECTOR

Nipple

1шт.

14

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

1шт.

15

00400160

HYD CONNECTOR

Nipple

1шт.

16

00152127

HOSE CLAMP

6шт.

17

86311778

HOSE,3.75"

3шт.

18

432875A1

HOSE ASSY.

TUBE [Top Shunt]

1шт.

19

432877A1

HOSE ASSY.

TUBE [Bottom Shunt]

1шт.

20

434927A1

RADIATOR HOSE,600.00 mm

2шт.

21

86987516

HOSE CLAMP

6шт.

22

432714A1

TUBE

Top

1шт.

24

87207700

RADIATOR HOSE

1шт.

25

87242700

RADIATOR HOSE,69.85 mm ID x 100.0 mm

1шт.

26

431077A1

TUBE

Bottom

1шт.

27

432709A1

TUBE

Middle Bottom

1шт.

28

432716A1

TUBE

1шт.

29

435052A1

PLATE

Hose Slide

1шт.

30

448862A1

SWITCH

Water Level

1шт.

31

87424439

Elbow

1шт.
