Запчасти Case IH 7700 (A05[08]) - BOTTOM ROLLER {F} Mainframe & Functioning Components

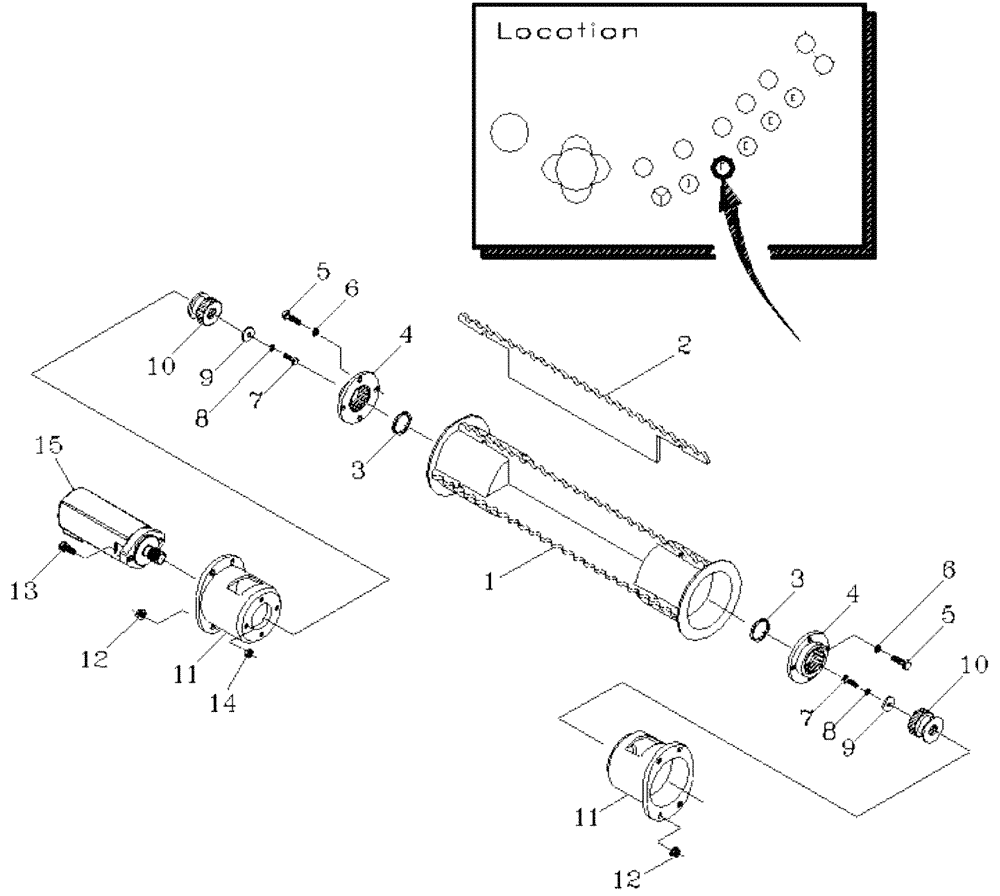

Схема запчастей Case IH 7700 - (A05[08]) - BOTTOM ROLLER {F} Mainframe & Functioning Components
3
5
7
6
8
4
12
5
7
6
1
9
10
11
2
8
15
9
14
12
4
10
3
11
13

Артикул

Название

Примечание

Количество

1

86701601

ROLLER,220mm OD x 880mm L

1шт.

2

86927900

SLAT

3шт.

3

86701900

SPACER,52mm ID x 63mm OD x 5mm L

if required

1шт.

4

86700800

ADAPTER

2шт.

5

FA112025

BOLT

8шт.

6

WB120000

WASHER

8шт.

7

00601499

BOLT

2шт.

8

00605827

WASHER

2шт.

9

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

2шт.

10

86701200

GEAR

pinion

2шт.

11

87217094

HOUSING

OVERALL LENGTH 151MM

2шт.

12

825-51412

FLANGE NUT,M12, Flg Ser

8шт.

13

00604538

SCREW

4шт.

14

00605797

NUT

4шт.

15

HYDRAULIC MOTOR

1шт.

refer to figure B03.01

1шт.

Выбрано товаров: 16
