Запчасти Case IH 7700 (A05[06]) - TOP ROLLERS {C1, C2 AND D} Mainframe & Functioning Components

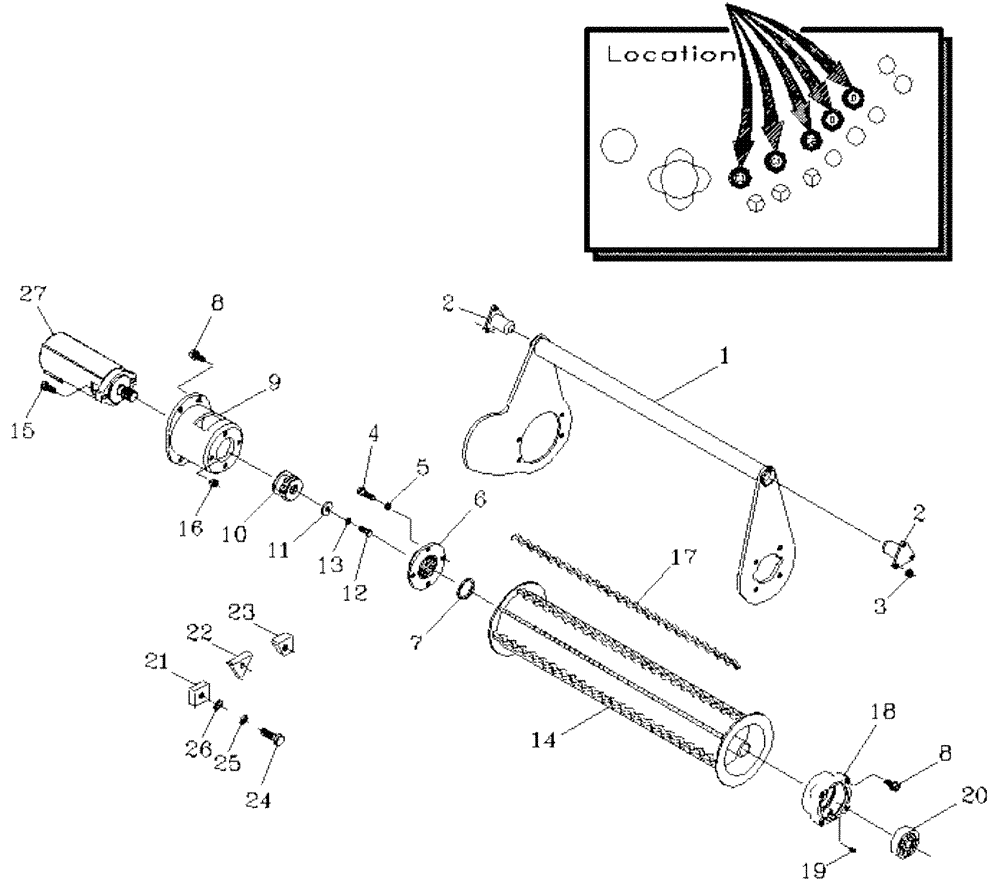

Схема запчастей Case IH 7700 - (A05[06]) - TOP ROLLERS {C1, C2 AND D} Mainframe & Functioning Components
27
21
24
5
17
7
12
10
9
16
23
8
22
25
13
19
2
14
3
6
4
26
2
11
15
8
1
20
18

Артикул

Название

Примечание

Количество

1

87240288

CRADLE

C1

1шт.

1

87240292

CRADLE

C2

1шт.

1

87240293

CRADLE

D

1шт.

2

86698700

PIN,38.1mm OD x 75mm L

1шт.

3

825-51410

FLANGE NUT,M10, Flg Ser

30шт.

4

FA112025

BOLT

20шт.

5

WB120000

WASHER

20шт.

6

86700800

ADAPTER

5шт.

7

86701900

SPACER,52mm ID x 63mm OD x 5mm L

if required

1шт.

8

409-7820

BOLT,Hex Flg, 1/2" - 13 x 1 1/4", Spcl

40шт.

9

87217094

HOUSING

OVERALL LENGTH 151MM

5шт.

10

86701200

GEAR

pinion

5шт.

11

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

5шт.

12

00601499

BOLT

5шт.

13

00605827

WASHER

5шт.

14

87232660

ROLLER,218.3mm OD x 845mm L

4шт.

15

00604538

SCREW

10шт.

16

00605797

NUT

10шт.

17

87118600

SLAT

32шт.

18

87213555

HOUSING, BEARING,87 mm ID x 62 mm

5шт.

19

00153751

LUBE NIPPLE

grease

5шт.

20

00140493

BEARING

5шт.

21

385332A1

STOP

1шт.

22

86990925

STOP

1шт.

23

381075A1

STOP

1шт.

24

FA116040

BOLT

9шт.

25

WB160000

SPRING WASHER

9шт.

26

WA160000

WASHER

9шт.

27

HYDRAULIC MOTOR

1шт.

refer to figure B03.01

1шт.
