Запчасти Case IH 7700 (A05[05]) - BUTTLIFT ROLLER Mainframe & Functioning Components

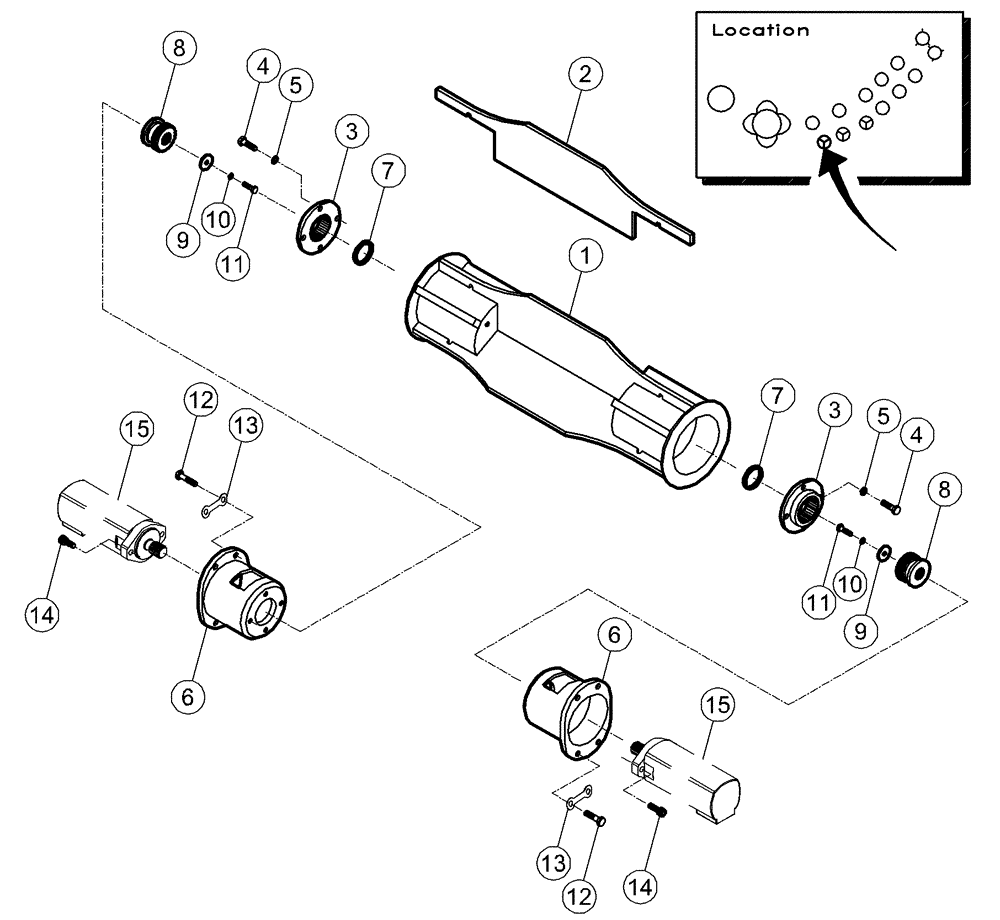

Схема запчастей Case IH 7700 - (A05[05]) - BUTTLIFT ROLLER Mainframe & Functioning Components
4
8
11
12
12
1
0
15
3
5
13
6
13
14
1
4
10
8
7
5
2
5
9
9
6
7
14
15

Артикул

Название

Примечание

Количество

1

87254288

FEED ROLLER

1шт.

2

87254290

SLAT

3шт.

3

86700800

ADAPTER

2шт.

4

FA112025

BOLT

8шт.

5

WB120000

WASHER

8шт.

6

87096600

HOUSING

2шт.

7

86701900

SPACER,52mm ID x 63mm OD x 5mm L

if required

1шт.

8

86701200

GEAR

pinion

2шт.

9

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

WASHER

2шт.

10

00605827

WASHER

2шт.

11

00601499

BOLT

2шт.

12

FA112030

BOLT

8шт.

13

87405804

LOCK WASHER

TAB LOCKING

4шт.

14

00604538

SCREW

4шт.

15

HYDRAULIC MOTOR

1шт.

refer to figure B03.02

1шт.

16

87254397

1шт.

Выбрано товаров: 17
