Запчасти Case IH 7700 (A05[03]) - POWER WALKDOWN ROLLER {ADJUSTABLE} Mainframe & Functioning Components

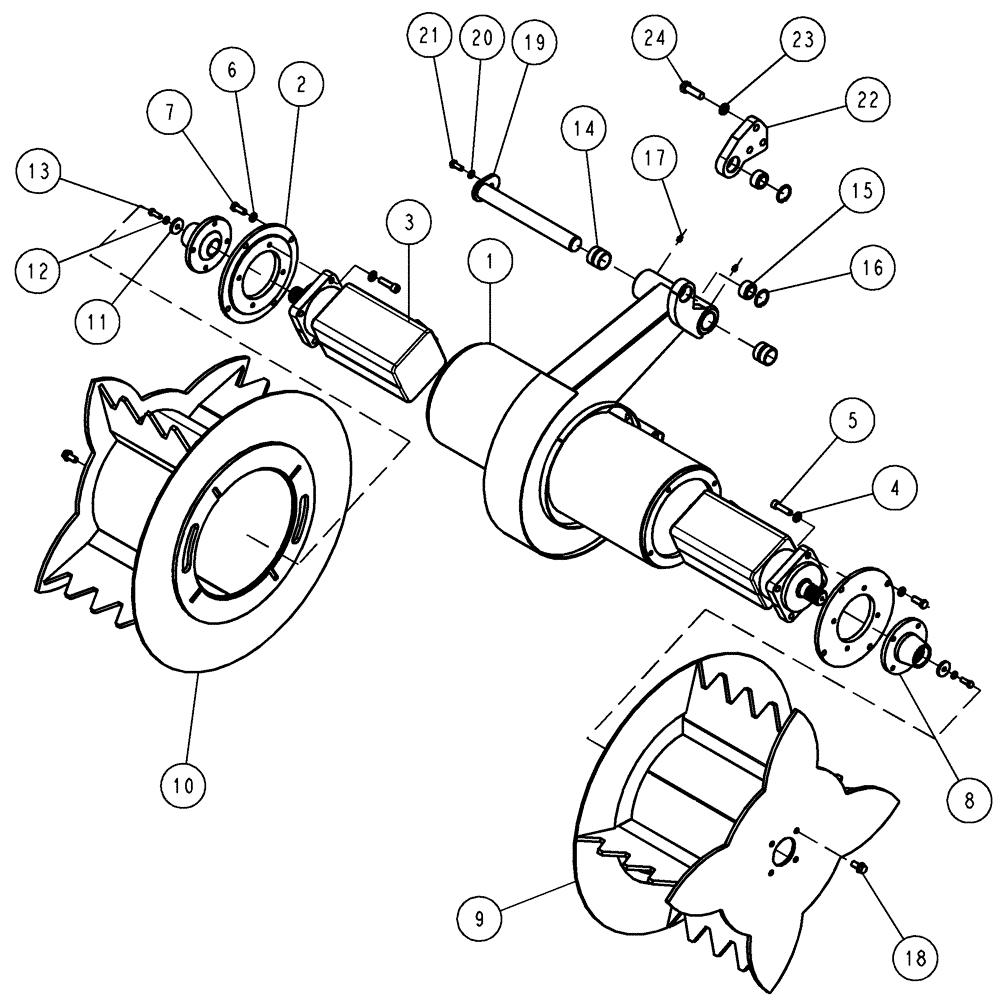

Схема запчастей Case IH 7700 - (A05[03]) - POWER WALKDOWN ROLLER {ADJUSTABLE} Mainframe & Functioning Components
4
22
18
10
12
7
11
24
16
17
20
15
1
23
3
13
14
8
9
21
19
2
6
5

Артикул

Название

Примечание

Количество

1

87412094

MOUNTING PARTS

1шт.

2

87412349

ADAPTER

2шт.

3

HYDRAULIC MOTOR

2шт.

refer to B03.07

1шт.

4

WA120000

WASHER

8шт.

5

FC112045

HEX SOC SCREW,M12 x 1.75 x 45mm

8шт.

6

WB120000

WASHER

8шт.

7

FA112030

BOLT

8шт.

8

87412418

SPLINED COUPLING

2шт.

9

87412350

DRUM

1шт.

10

87429910

DRUM

1шт.

11

86778400

WASHER,10.5mm ID x 38.5mm OD x 5.15mm Thk

2шт.

12

00605827

WASHER

2шт.

13

00601499

BOLT

2шт.

14

87255100

BUSHING,38.2mm ID x 44.5mm OD x 38mm L

2шт.

15

00141710

BEARING

1шт.

16

CI042000

CIRCLIP

1шт.

17

00138637

LUBE NIPPLE

grease

2шт.

18

905-12025

BOLT,Hex Flg, M12 x 25mm

8шт.

19

87412514

PIN,38.1mm OD x 330mm L

1шт.

20

WB100000

WASHER

1шт.

21

FA110025

BOLT

1шт.

22

385872A1

MOUNTING PARTS

1шт.

23

WB160000

SPRING WASHER

3шт.

24

FA116050

BOLT

3шт.

25

87412423

1шт.

Выбрано товаров: 26
