Запчасти Case IH 7700 (A04[01]) - BASECUTTER GEARBOX Mainframe & Functioning Components

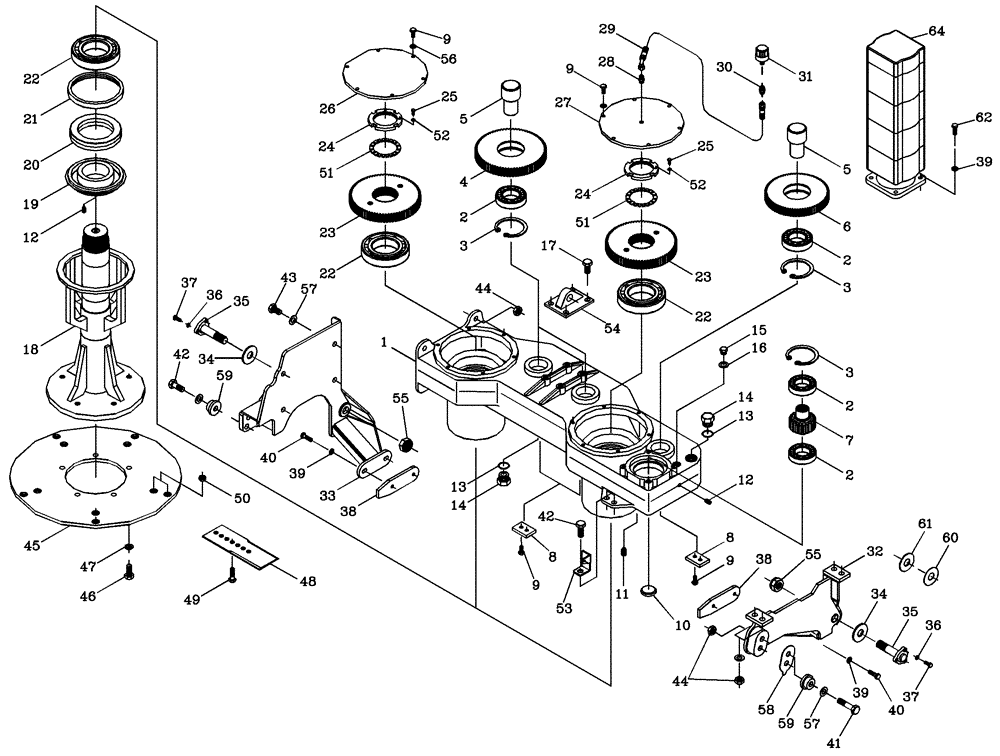

Схема запчастей Case IH 7700 - (A04[01]) - BASECUTTER GEARBOX Mainframe & Functioning Components
12
8
21
11
58
39
41
61
37
55
51
6
46
23
7
2
13
2
47
22
31
43
42
35
52
56
37
55
9
3
51
3
9
24
53
34
1
33
48
23
5
42
22
17
18
28
16
38
14
30
52
54
35
39
4
19
44
39
15
44
14
34
5
29
3
22
9
25
10
24
40
20
40
25
2
9
36
62
49
26
60
45
59
57
38
27
57
32
13
8
64
59
36
2
12
50

Артикул

Название

Примечание

Количество

1

87255059

GEARBOX

1шт.

2

00140427

BEARING

5шт.

3

CI100000

CIRCLIP

4шт.

4

87191200

IDLER GEAR

52 tooth

2шт.

5

87223565

PIN,45mm OD x 110.5mm L

3шт.

6

87191100

IDLER GEAR

41 tooth

1шт.

7

87223444

GEAR

20 tooth

1шт.

8

87213745

PLATE

retainer

3шт.

9

FA110025

BOLT

18шт.

10

00132515

PLUG

1шт.

11

00605619

PLUG

2шт.

12

00605618

PLUG

3шт.

13

00103025

O-RING

2шт.

14

86377100

PLUG

2шт.

15

00400106

HYD CONNECTOR

PLUG

1шт.

16

00133193

WASHER

1шт.

17

FA116030

BOLT

4шт.

18

87255393

SHAFT

LEG

2шт.

19

87240137

SEAL

HOUSING

2шт.

20

378761A1

SEAL

2шт.

21

87240136

INSERT

2шт.

22

00146641

BEARING

4шт.

23

87223442

GEAR

53 tooth

2шт.

24

87255391

LOCK NUT

lock

2шт.

25

FA106020

BOLT

2шт.

26

87254988

PLATE

COVER

1шт.

27

87254989

PLATE

COVER

1шт.

28

00400162

HYD CONNECTOR

NIPPLE

1шт.

29

87225598

HOSE ASSY.,6.35mm ID x 780mm L, SAE 100R17

1шт.

30

00400160

HYD CONNECTOR

NIPPLE

1шт.

31

00407924

FILLER CAP

BREATHER

1шт.

32

87412609

MOUNTING PARTS

L.H.

1шт.

33

87412612

MOUNTING PARTS

R.H.

1шт.

34

87253941

WASHER,25.5mm ID x 65mm OD x 5mm Thk

SPACER

2шт.

35

87256248

PIN,24mm OD x 112mm L

pivot

2шт.

36

WB080000

WASHER

6шт.

37

FA108020

BOLT

6шт.

38

378219A1

PLATE

SCRAPER

2шт.

39

WA120000

WASHER

4шт.

40

FA112025

BOLT

4шт.

41

FA116070

BOLT

2шт.

42

FA116040

BOLT

6шт.

43

FA116025

BOLT

1шт.

44

NA116000

NUT

8шт.

45

87239448

DISC

2шт.

46

FA116035

BOLT

10шт.

47

WB160000

SPRING WASHER

10шт.

48

86902700

BLADE,265mm L x 90mm W x 4mm Thk

10шт.

49

00601501

BOLT

20шт.

50

00608180

NUT

20шт.

51

87255392

LOCK WASHER

WASHER

2шт.

52

WA060000

WASHER

2шт.

53

87255080

BRACKET

MOUNT

1шт.

54

87253173

BRACKET

MOUNT

1шт.

55

NC124000

NUT

2шт.

56

WA100000

WASHER

12шт.

57

WA160000

WASHER

7шт.

58

87414050

SPACER

1шт.

59

87413655

SPACER

2шт.

60

87407106

SPACER

1.6mm

2шт.

61

87407107

SPACER

3mm

2шт.

62

FA112030

BOLT

4шт.

63

87255396

GEARBOX

ASSEMBLY

1шт.

64

HYDRAULIC MOTOR

1шт.

refer to figure B03.08

1шт.

Выбрано товаров: 65
