(C02[04]) - WATER RADIATOR {6CT}

Запчасти Case IH 7700 (C02[04]) - WATER RADIATOR {6CT} Engine & Engine Attachments

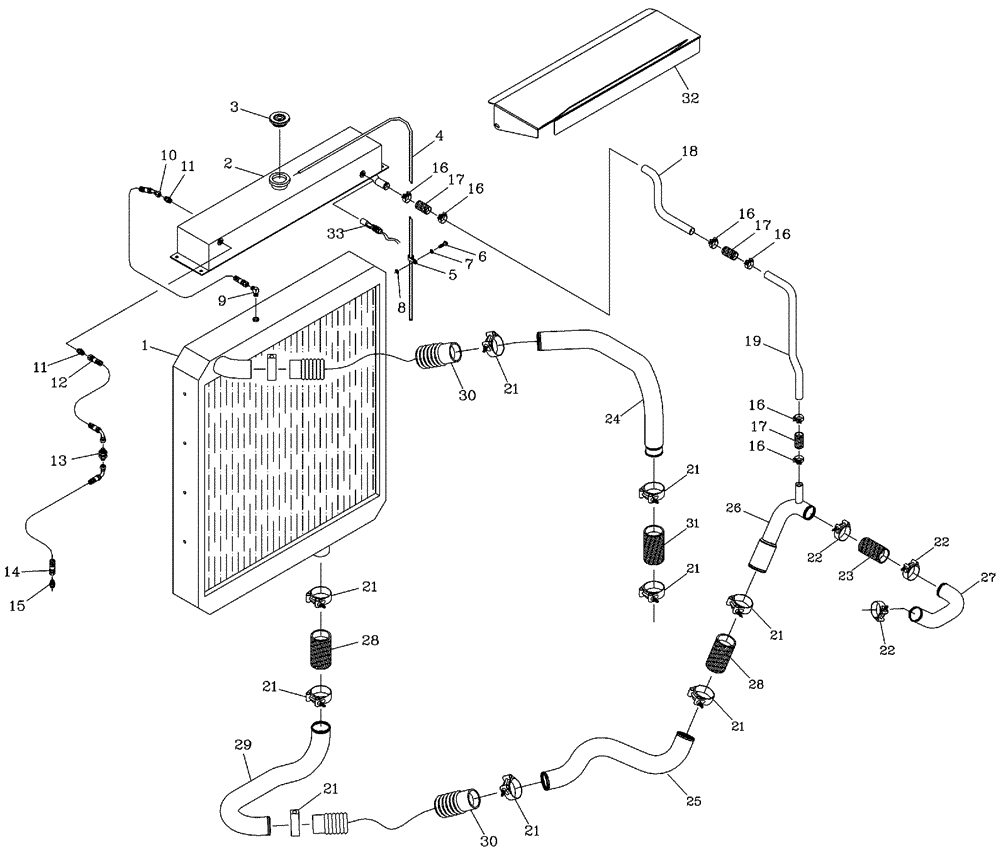

Схема запчастей Case IH 7700 - (C02[04]) - WATER RADIATOR {6CT} Engine & Engine Attachments
30
11
7
16
23
30
28
16
21
15
3
22
16
13
31
25
21
21
18
11
29
32
21
8
16
12
17
10
4
2
16
28
17
9
14
21
26
6
24
21
33
1
21
21
16
17
5
27
22
21
22
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

432880A1

RADIATOR

1шт.

2

432882A1

TANK

Reserve

1шт.

3

00180923

RADIATOR CAP

1шт.

4

86308718

TUBE

1шт.

5

00134540

CLAMP

CLIP

4шт.

6

FA108025

BOLT

8шт.

7

WB080000

WASHER

8шт.

8

WA080000

WASHER

8шт.

9

00400188

HYD CONNECTOR

Elbow

1шт.

10

86988431

HOSE

1шт.

11

00400162

HYD CONNECTOR

Nipple

2шт.

12

82704900

HOSE,6.35mm ID x 530mm L, SAE 100R17

1шт.

13

00400070

HYD CONNECTOR

Nipple

1шт.

14

82743100

HOSE,6.35mm ID x 350mm L, SAE 100R17

1шт.

15

87229194

HYD CONNECTOR

Nipple

1шт.

16

00152127

HOSE CLAMP

6шт.

17

86311778

HOSE,3.75"

3шт.

18

436451A1

TUBE

TUBE [Top Shunt]

1шт.

19

436452A1

TUBE

TUBE [Bottom Shunt]

1шт.

21

86987516

HOSE CLAMP

6шт.

22

00180475

HOSE CLAMP

3шт.

23

83117600

HOSE,50.8mm ID x 100mm L

1шт.

24

436453A1

TUBE

Tube, Top

1шт.

25

437814A1

TUBE

TUBE

1шт.

26

436457A1

TUBE

TUBE

1шт.

27

436455A1

TUBE

TUBE

1шт.

28

87242700

RADIATOR HOSE,69.85 mm ID x 100.0 mm

1шт.

29

431077A1

TUBE

1шт.

30

434927A1

RADIATOR HOSE,600.00 mm

2шт.

31

87207700

RADIATOR HOSE

1шт.

32

436602A1

HOSE

Hose Slide

1шт.

33

448862A1

SWITCH

Water Level

1шт.
