(B12[02]) - HYDRAULIC CIRCUIT {Transmission 7700}

Запчасти Case IH 7700 (B12[02]) - HYDRAULIC CIRCUIT {Transmission 7700} Hydraulic Components & Circuits

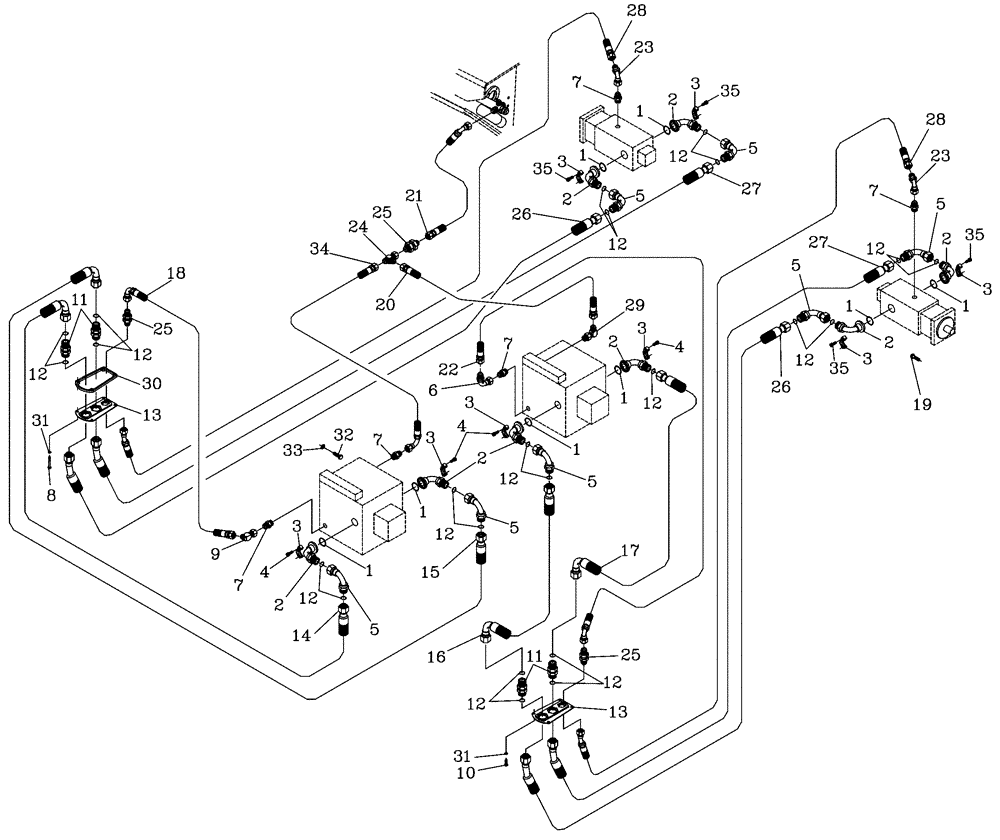

Схема запчастей Case IH 7700 - (B12[02]) - HYDRAULIC CIRCUIT {Transmission 7700} Hydraulic Components & Circuits
5
22
12
12
26
1
2
12
3
27
12
28
8
31
31
3
12
25
9
35
2
12
29
4
24
25
5
26
1
20
11
12
1
3
16
1
2
35
17
3
7
6
3
32
15
35
7
23
33
10
2
13
25
12
3
12
4
5
35
7
13
30
1
12
1
2
27
34
2
4
3
2
1
28
11
19
7
14
3
1
5
5
12
5
23
12
21
5
7
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

10шт.

2

00410305

HYD CONNECTOR

BEND

8шт.

3

00407679

SPECIAL CLAMP

Pair

8шт.

4

00604499

SCREW

8шт.

5

00410306

HYD CONNECTOR

BEND

7шт.

6

00407045

HYD CONNECTOR

BEND

1шт.

7

00400231

HYD CONNECTOR

NIPPLE

5шт.

8

FA108040

BOLT

4шт.

9

00404300

HYD CONNECTOR

ELBOW

1шт.

10

FA108020

BOLT

4шт.

11

00410307

HYD CONNECTOR

NIPPLE

4шт.

12

00410312

O-RING

23шт.

13

86994435

PLATE

PLATE

2шт.

14

86988361

HOSE ASSY.

HOSE

1шт.

15

395850A1

HOSE ASSY.

1шт.

16

87425363

HOSE,175.00 mm

1шт.

17

395846A1

HOSE ASSY.,25.4mm ID x 930mm L, SAE 100R15

1шт.

18

87227006

HYDRAULIC HOSE

1шт.

19

FA112030

BOLT

8шт.

20

87229424

HOSE ASSY.

HOSE

1шт.

21

86301002

HOSE ASSY.

1шт.

22

87236508

HOSE ASSY.

1шт.

23

00408418

HYD CONNECTOR

BEND

2шт.

24

00404678

TEE

1шт.

25

00400068

HYD CONNECTOR

B/H Nipple

3шт.

26

377831A1

HOSE,25.4mm ID x 2420mm L

2шт.

27

377749A1

HOSE,25.4mm ID x 2300mm L, SAE 100R15

2шт.

28

87235711

HOSE ASSY.

HOSE

2шт.

29

00410299

ADAPTER

Elbow

1шт.

30

86994437

SPACER

SPACER

2шт.

31

WB080000

WASHER

8шт.

32

00601511

BOLT

8шт.

33

00135789

WASHER

8шт.

34

82755600

HOSE,19.05mm ID x 660mm L, SAE 100R16

HOSE

1шт.

35

426-724

BOLT,Hex, 7/16" - 14 x 1-1/2", Gr 8

BOLT

16шт.
