(B12[01]) - HYDRAULIC CIRCUIT {Transmission 7000}

Запчасти Case IH 7700 (B12[01]) - HYDRAULIC CIRCUIT {Transmission 7000} Hydraulic Components & Circuits

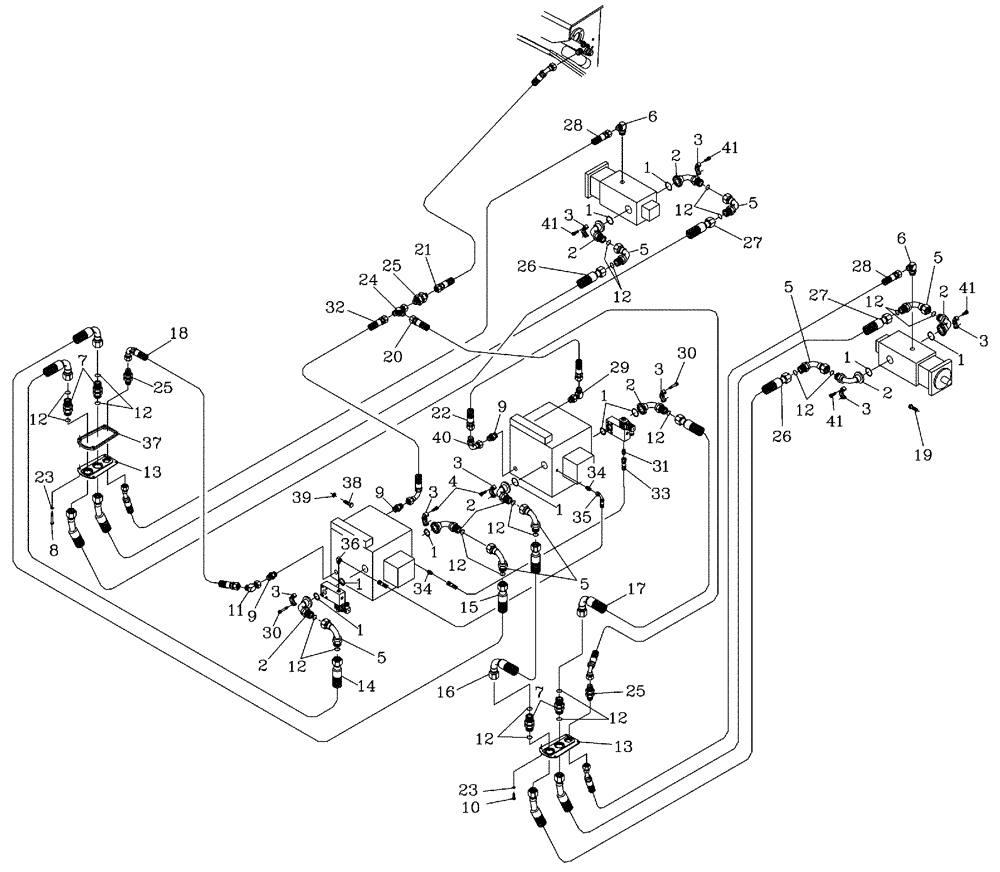

Схема запчастей Case IH 7700 - (B12[01]) - HYDRAULIC CIRCUIT {Transmission 7000} Hydraulic Components & Circuits
12
12
11
5
27
16
26
9
21
23
40
12
3
41
41
1
5
34
1
12
3
6
3
1
38
24
41
23
2
7
12
2
9
36
18
25
2
15
5
17
5
27
25
2
3
12
10
35
7
25
22
30
5
31
29
28
8
26
14
1
3
12
3
2
1
13
12
1
37
41
3
9
4
19
28
30
32
2
1
39
6
34
33
20
12
12
13
5
12
12
1
3
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00100024

O-RING

10шт.

2

00410305

HYD CONNECTOR

BEND

8шт.

3

00407679

SPECIAL CLAMP

Pair

8шт.

4

00604499

SCREW

8шт.

5

00410306

HYD CONNECTOR

BEND

7шт.

6

00400096

HYD CONNECTOR

ELBOW

2шт.

7

00410307

HYD CONNECTOR

NIPPLE

4шт.

8

FA108040

BOLT

4шт.

9

00400231

HYD CONNECTOR

NIPPLE

3шт.

10

FA108020

BOLT

4шт.

11

00404300

HYD CONNECTOR

ELBOW

1шт.

12

00410312

O-RING

24шт.

13

86994435

PLATE

PLATE

2шт.

14

86988361

HOSE ASSY.

HOSE

1шт.

15

395850A1

HOSE ASSY.

1шт.

16

87425363

HOSE,175.00 mm

1шт.

17

395846A1

HOSE ASSY.,25.4mm ID x 930mm L, SAE 100R15

1шт.

18

87227006

HYDRAULIC HOSE

1шт.

19

FA112030

BOLT

8шт.

20

87229424

HOSE ASSY.

HOSE

1шт.

21

86301002

HOSE ASSY.

1шт.

22

87236508

HOSE ASSY.

1шт.

23

WB080000

WASHER

8шт.

24

00404678

TEE

1шт.

25

00400068

HYD CONNECTOR

B/H Nipple

3шт.

26

377746A1

HOSE ASSY.

2шт.

27

377748A1

HOSE ASSY.

2шт.

28

87403166

HOSE,800.00 mm

2шт.

29

00410299

ADAPTER

Elbow

1шт.

30

00182160

SCREW

SCREW

8шт.

31

00400224

HYD CONNECTOR

Nipple

1шт.

32

82755600

HOSE,19.05mm ID x 660mm L, SAE 100R16

HOSE

1шт.

33

87233304

HOSE,6.35mm ID x 450mm L, SAE 100R16

1шт.

34

00402235

HYD CONNECTOR

Nipple

2шт.

35

87234672

HOSE

1шт.

36

00402475

HYD CONNECTOR

Elbow

1шт.

37

86994437

SPACER

SPACER

2шт.

38

00601511

BOLT

8шт.

39

00135789

WASHER

8шт.

40

00407045

HYD CONNECTOR

Bend

1шт.

41

426-724

BOLT,Hex, 7/16" - 14 x 1-1/2", Gr 8

BOLT

16шт.
