(B11[04]) - HYDRAULIC CIRCUIT {Basecutter Lift 7000}

Запчасти Case IH 7700 (B11[04]) - HYDRAULIC CIRCUIT {Basecutter Lift 7000} Hydraulic Components & Circuits

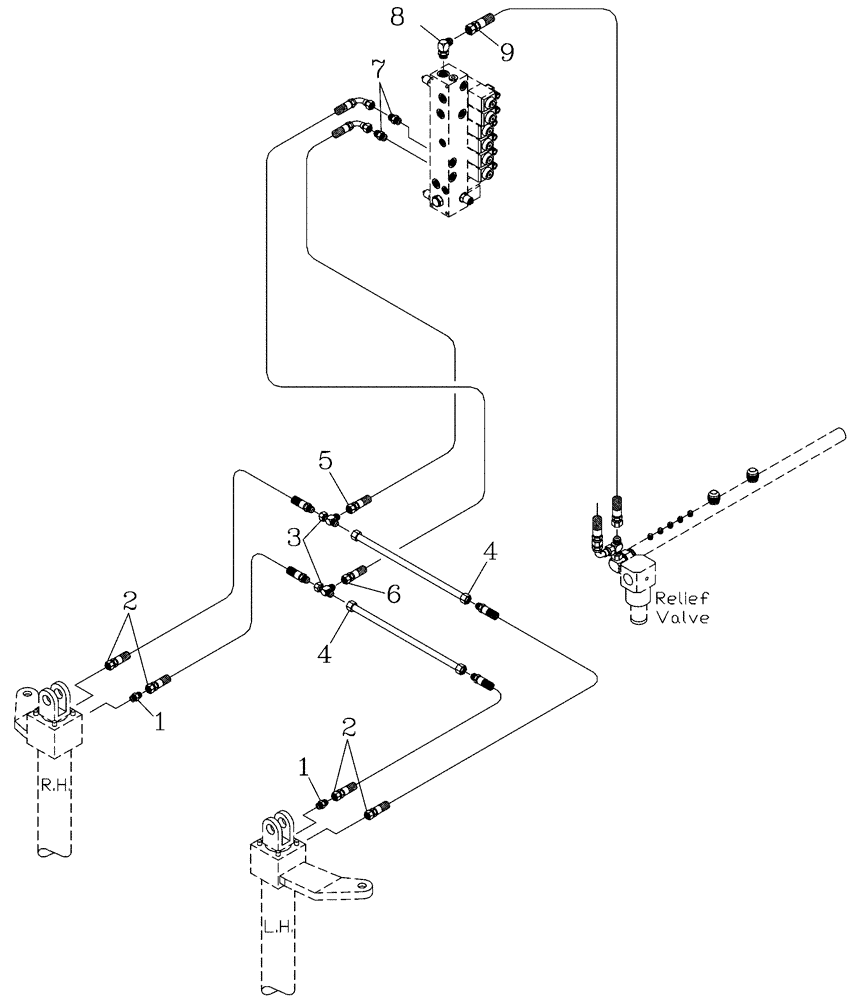

Схема запчастей Case IH 7700 - (B11[04]) - HYDRAULIC CIRCUIT {Basecutter Lift 7000} Hydraulic Components & Circuits
9
5
2
6
7
4
2
1
3
8
4
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400165

HYD CONNECTOR

Nipple

2шт.

2

87423903

HOSE,9.53mm ID x 1050mm L, SAE 100R17

HOSE

4шт.

3

00404787

TEE

2шт.

4

87423723

TUBE,12.7 mm DIA x 1100 mm L

TUBE

2шт.

5

87256256

HOSE ASSY.

2шт.

6

87256254

HOSE,9.53mm ID x 730mm L, SAE 100R17

HOSE

1шт.

7

00400093

HYD CONNECTOR

Nipple

2шт.

8

00400242

HYD CONNECTOR

Elbow

1шт.

9

87242175

HOSE,12.7mm ID x 720mm L, SAE 100R17

1шт.
