(B11[03]) - HYDRAULIC CIRCUIT {Steering}

Запчасти Case IH 7700 (B11[03]) - HYDRAULIC CIRCUIT {Steering} Hydraulic Components & Circuits

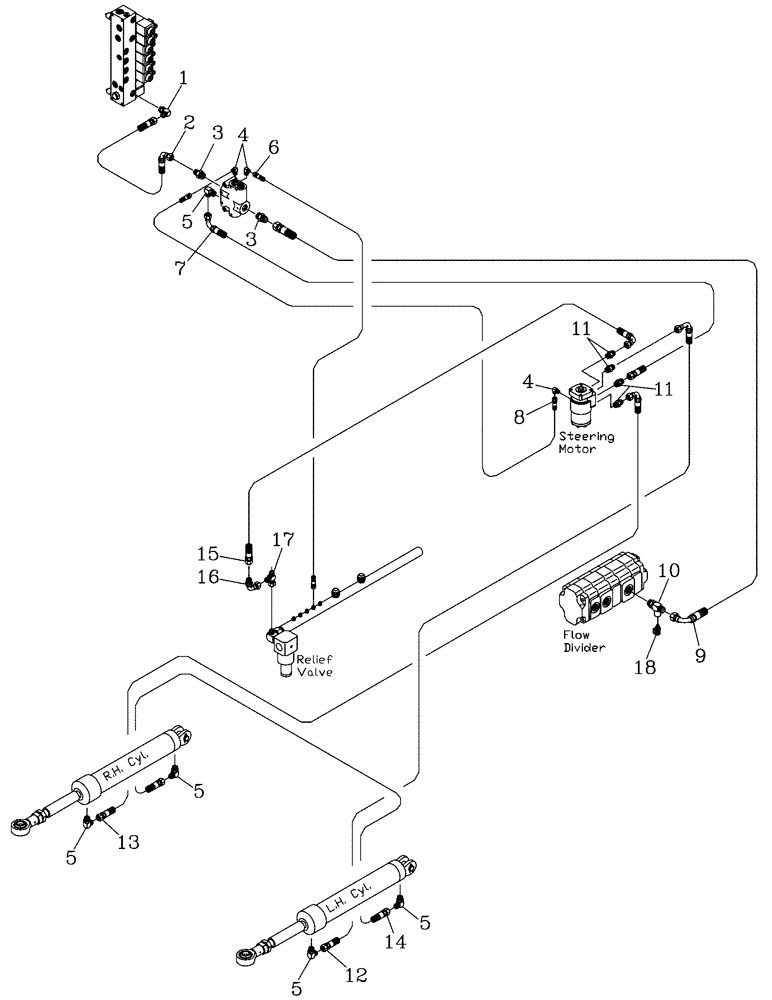

Схема запчастей Case IH 7700 - (B11[03]) - HYDRAULIC CIRCUIT {Steering} Hydraulic Components & Circuits
14
4
10
2
5
12
3
15
18
5
9
7
6
17
11
4
1
11
3
16
5
8
5
13
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400242

HYD CONNECTOR

Elbow

1шт.

2

87219006

HOSE

1шт.

3

00400230

HYD CONNECTOR

Nipple

2шт.

4

00405242

HYD CONNECTOR

Elbow

3шт.

5

00407832

HYD CONNECTOR

Elbow

5шт.

6

87229622

HOSE ASSY.

1шт.

7

87223856

HOSE,12.7mm ID x 2980mm L, SAE 100R17

HOSE

1шт.

8

82713700

HOSE,6.35mm ID x 2800mm L, SAE 100R17

HOSE

1шт.

9

86302744

HOSE

1шт.

10

87421572

TEE

TEE

1шт.

11

00400226

HYD CONNECTOR

Nipple

3шт.

12

87234094

HOSE ASSY.

HOSE

1шт.

13

398249A1

HOSE,12.7mm ID x 3120mm L, SAE 100R17

HOSE

1шт.

14

81964300

HOSE

1шт.

15

398247A1

HOSE ASSY.

HOSE

1шт.

16

00407516

HYD CONNECTOR

Bend

1шт.

17

00404679

TEE

1шт.

18

00405498

SCREW ON COUPLING

Test Point

1шт.
