(B10[02]) - HYDRAULIC CIRCUIT {Primary Extractor}

Запчасти Case IH 7700 (B10[02]) - HYDRAULIC CIRCUIT {Primary Extractor} Hydraulic Components & Circuits

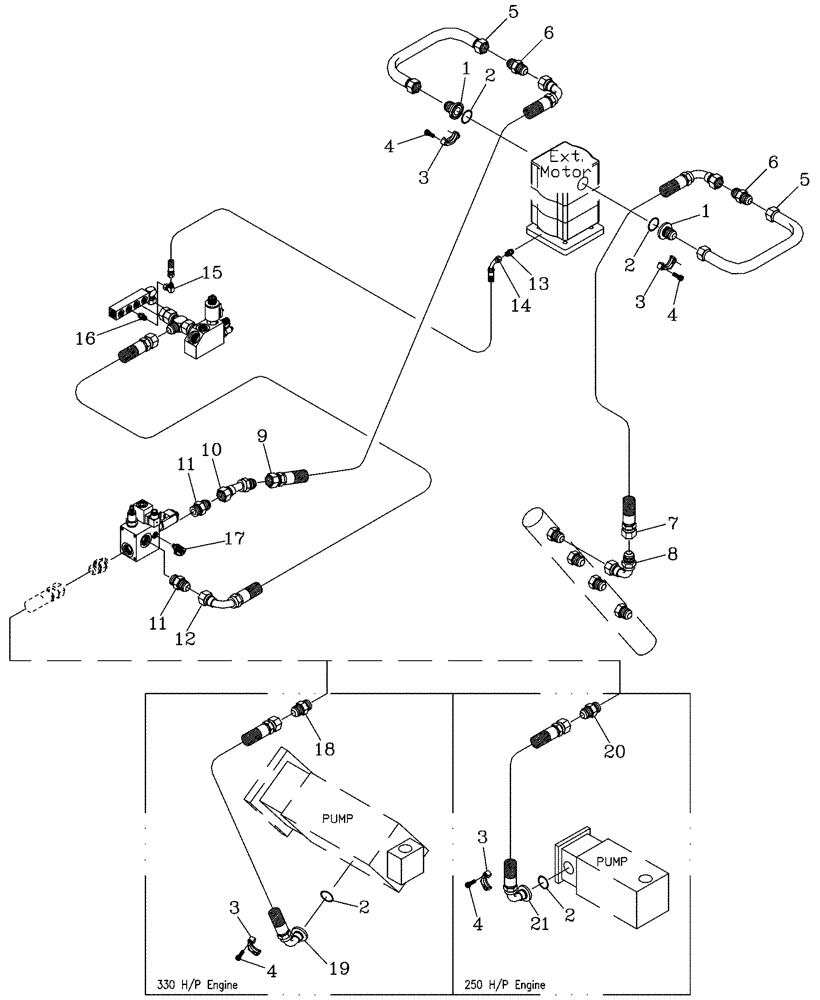

Схема запчастей Case IH 7700 - (B10[02]) - HYDRAULIC CIRCUIT {Primary Extractor} Hydraulic Components & Circuits
10
6
5
19
7
13
2
1
11
6
14
12
2
17
4
21
4
11
2
16
9
3
15
1
4
5
2
3
4
3
3
8
20
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87249554

HYD CONNECTOR

Adaptor

2шт.

2

00100027

O-RING

3шт.

3

00400266

SPECIAL CLAMP

Pair

3шт.

4

00604498

SCREW

12шт.

5

87254126

TUBE,25.40 mm OD

2шт.

6

00400184

HYD CONNECTOR

Nipple

2шт.

7

87032800

HOSE ASSY.

1шт.

8

00403944

HYD CONNECTOR

Bend

1шт.

9

87254844

HOSE ASSY.

1шт.

10

00407240

HYD CONNECTOR

Bend

1шт.

11

00400234

HYD CONNECTOR

Nipple

2шт.

12

81680400

HOSE ASSY.

1шт.

13

00400235

HYD CONNECTOR

Nipple

1шт.

14

86315420

HOSE ASSY.

1шт.

15

00402879

HYD CONNECTOR

Elbow

1шт.

16

00400223

HYD CONNECTOR

Nipple

1шт.

17

00405498

SCREW ON COUPLING

Test Point

2шт.

18

00400234

HYD CONNECTOR

Nipple

2шт.

19

87411332

HOSE,25.4mm ID x 1530mm L, SAE 100R12

HOSE

1шт.

20

00400235

HYD CONNECTOR

Nipple

1шт.

21

87251606

HOSE

1шт.
