Запчасти Case IH 7700 (B09[05]) - HYDRAULIC CIRCUIT {Shredder Topper without Sidetrim} {High Horsepower} Hydraulic Components & Circuits

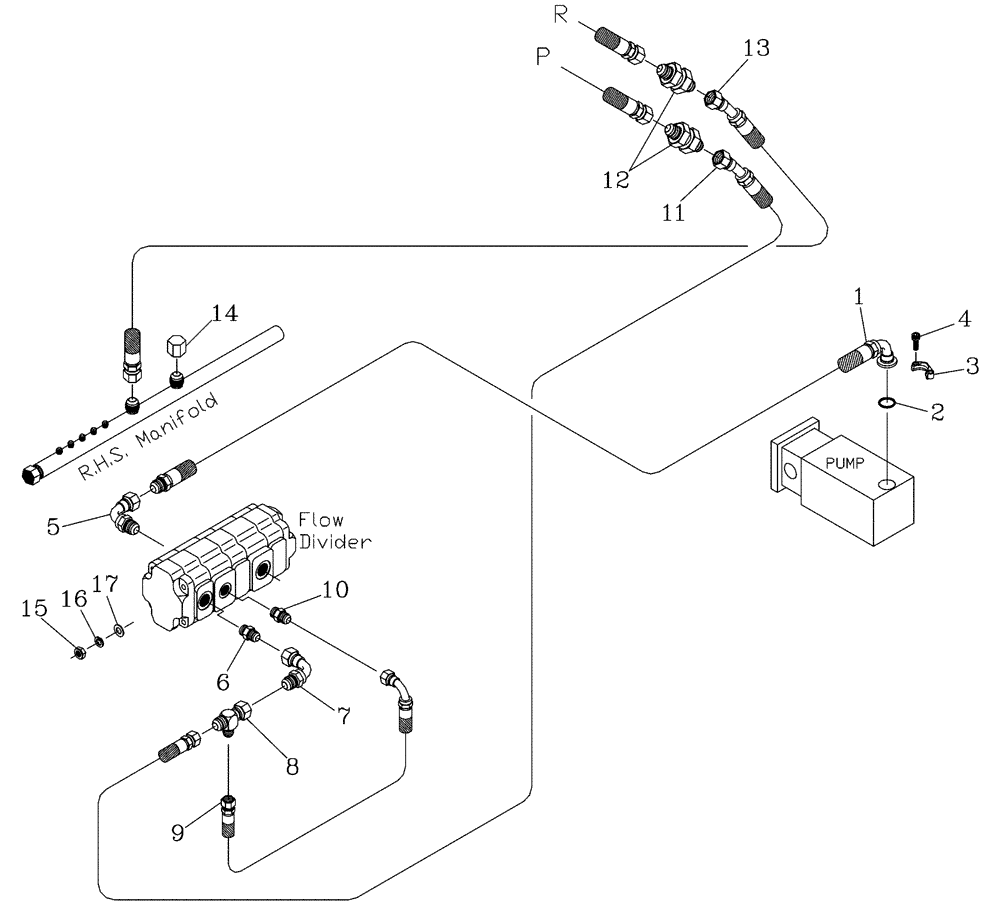

Схема запчастей Case IH 7700 - (B09[05]) - HYDRAULIC CIRCUIT {Shredder Topper without Sidetrim} {High Horsepower} Hydraulic Components & Circuits
6
1
5
15
16
13
9
4
12
2
11
10
14
7
8
17
3

Артикул

Название

Примечание

Количество

1

87421570

HOSE,25.4mm ID x 750mm L, SAE 100R16

HOSE

1шт.

2

00100024

O-RING

1шт.

3

00400151

SPECIAL CLAMP

Pair

1шт.

4

00604461

SCREW

4шт.

5

00409889

HYD CONNECTOR

Bend

1шт.

6

00400234

HYD CONNECTOR

Nipple

2шт.

7

00403944

HYD CONNECTOR

Bend

1шт.

8

87221699

TEE

1шт.

9

87219055

HOSE ASSY.

1шт.

10

00400231

HYD CONNECTOR

Nipple

1шт.

11

83129000

HOSE ASSY.

1шт.

12

00400067

HYD CONNECTOR

B/H Nipple

2шт.

13

87254533

HOSE,25.4mm ID x 1800mm L, SAE 100R17

HOSE

1шт.

14

00400150

HYD CONNECTOR

Cap Nut

1шт.

15

00605798

NUT

4шт.

16

00605831

WASHER

4шт.

17

00605811

WASHER

4шт.

Выбрано товаров: 17
