(B08[04]) - HYDRAULIC CIRCUIT {Rollers LHS}

Запчасти Case IH 7700 (B08[04]) - HYDRAULIC CIRCUIT {Rollers LHS} Hydraulic Components & Circuits

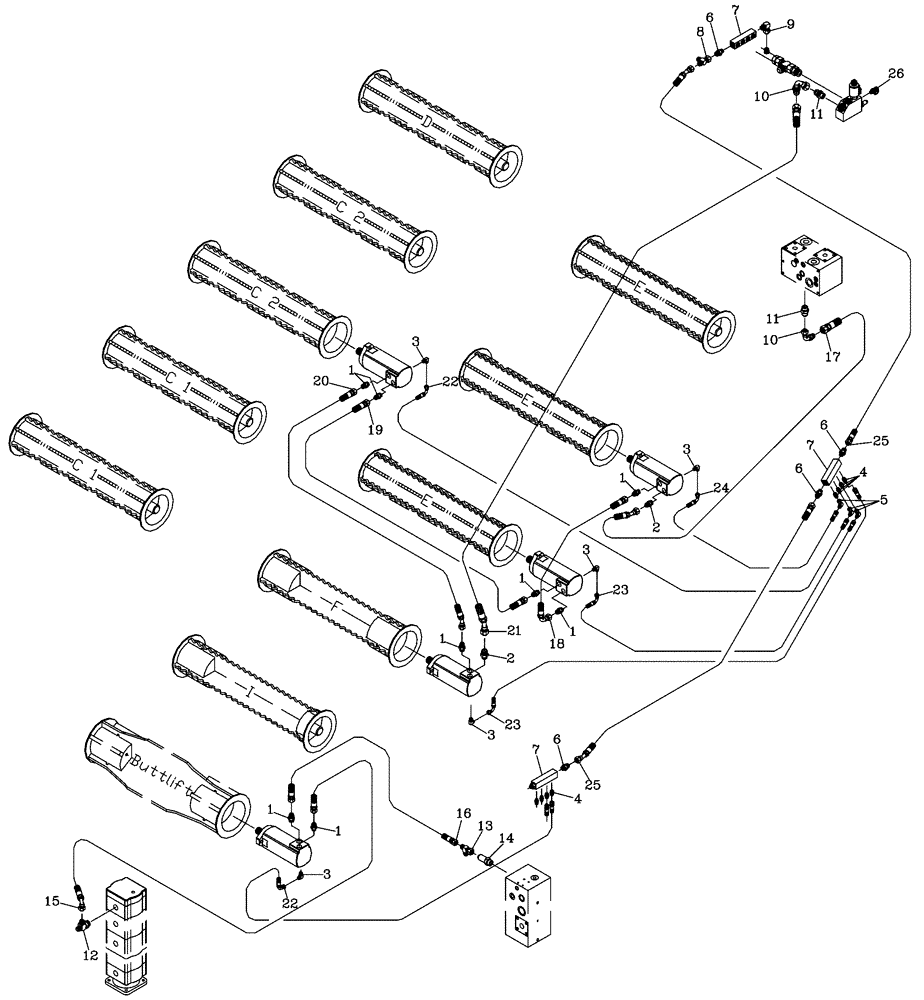

Схема запчастей Case IH 7700 - (B08[04]) - HYDRAULIC CIRCUIT {Rollers LHS} Hydraulic Components & Circuits
21
1
23
14
5
9
6
15
19
20
16
7
4
3
2
3
24
6
25
7
1
22
1
6
17
7
2
11
10
13
23
6
8
1
1
1
18
22
4
25
26
3
3
12
11
1
10
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00400228

HYD CONNECTOR

Nipple

11шт.

2

00400229

HYD CONNECTOR

Nipple

2шт.

3

00405242

HYD CONNECTOR

Elbow

6шт.

4

00400223

HYD CONNECTOR

Nipple

8шт.

5

00402879

HYD CONNECTOR

Elbow

1шт.

6

00400226

HYD CONNECTOR

Nipple

4шт.

7

00409953

RETURN PIPE

Manifold

3шт.

8

00404679

TEE

1шт.

9

00409957

ELBOW

ELBOW

1шт.

10

00407045

HYD CONNECTOR

Bend

2шт.

11

00400231

HYD CONNECTOR

Nipple

2шт.

12

00409237

TEE

1шт.

13

87217877

TEE

1шт.

14

00408732

HYD CONNECTOR

Nipple

1шт.

15

86308196

HOSE,12.7mm ID x 1660mm L, SAE 100R17

HOSE

1шт.

16

86303161

HOSE,12.7mm ID x 1320mm L, SAE 100R17

HOSE

1шт.

17

82718600

HOSE ASSY.

1шт.

18

86313520

HOSE ASSY.

1шт.

19

81681200

HOSE ASSY.

1шт.

20

86308392

HOSE ASSY.

1шт.

21

87235711

HOSE ASSY.

HOSE

1шт.

22

82702100

HOSE ASSY.

2шт.

23

87231900

HOSE ASSY.

HOSE

1шт.

24

86306891

HOSE ASSY.

HOSE

1шт.

25

87236682

HOSE,12.7mm ID x 1150mm L, SAE 100R17

HOSE

2шт.

26

00405498

SCREW ON COUPLING

Test Point

1шт.
