Запчасти Case IH 7700 (B07[01]) - HYDRAULIC CIRCUIT {Basecutter} Hydraulic Components & Circuits

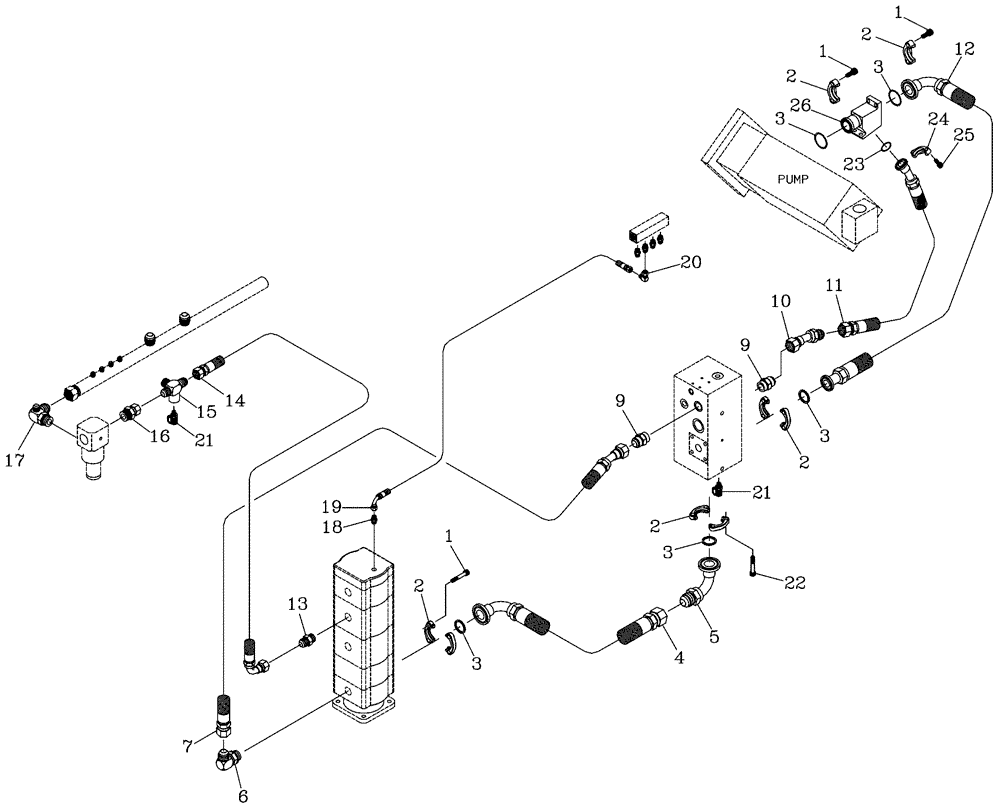

Схема запчастей Case IH 7700 - (B07[01]) - HYDRAULIC CIRCUIT {Basecutter} Hydraulic Components & Circuits
7
3
13
2
25
18
1
21
9
14
3
15
26
20
5
16
1
9
1
2
2
21
12
4
10
22
3
2
2
17
24
23
19
3
3
6
11

Артикул

Название

Примечание

Количество

1

00604498

SCREW

12шт.

2

00400266

SPECIAL CLAMP

Pair

5шт.

3

00100026

O-RING

5шт.

4

86987001

HOSE ASSY.

HOSE

1шт.

5

00409933

ADAPTER

ADAPTOR

2шт.

6

00400097

HYD CONNECTOR

Elbow

2шт.

7

83129000

HOSE ASSY.

1шт.

9

00400234

HYD CONNECTOR

Nipple

2шт.

10

00407240

HYD CONNECTOR

Bend

1шт.

11

86988884

HOSE ASSY.

HOSE

1шт.

12

86988885

HOSE ASSY.

HOSE

1шт.

13

00400231

HYD CONNECTOR

Nipple

1шт.

14

86448900

HYDRAULIC HOSE

1шт.

15

00410248

TEE

1шт.

16

00410246

HYD CONNECTOR

Adaptor

1шт.

17

86310816

HYD CONNECTOR

Elbow

1шт.

18

00400223

HYD CONNECTOR

Nipple

1шт.

19

86302756

HOSE ASSY.

1шт.

20

00402879

HYD CONNECTOR

Elbow

1шт.

21

00405498

SCREW ON COUPLING

Test Point

2шт.

22

FC110030

SCREW,M10 x 1.5 x 30mm

8шт.

23

00100024

O-RING

1шт.

24

00400151

SPECIAL CLAMP

Pair

1шт.

25

00604461

SCREW

4шт.

26

87251520

JUNCTION BLOCK

Adaptor

1шт.

Выбрано товаров: 25
