Запчасти Case IH 7700 (B06[02]) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits

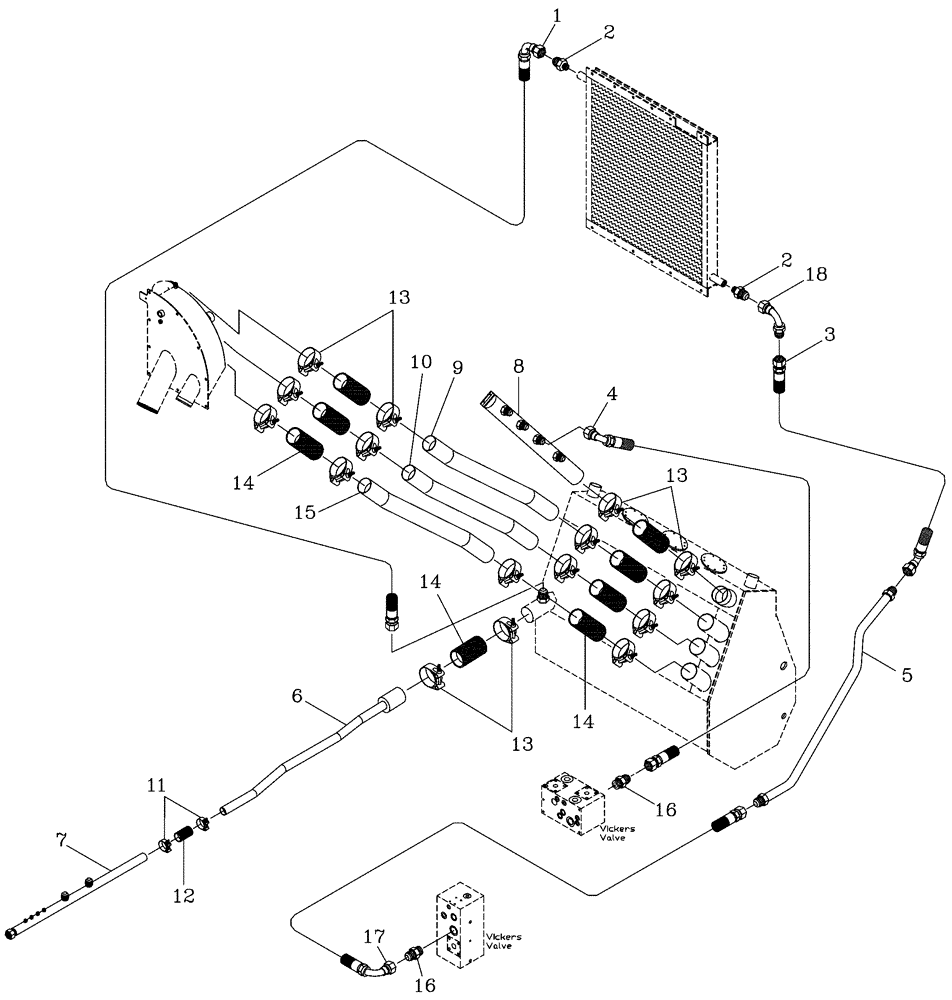

Схема запчастей Case IH 7700 - (B06[02]) - HYDRAULIC SUCTION LINES Hydraulic Components & Circuits
6
7
13
2
14
11
4
17
13
5
10
12
3
14
13
9
18
16
2
1
8
14
16
15

Артикул

Название

Примечание

Количество

1

87423029

HOSE,31.75mm ID x 2540mm L, SAE 100R16

HOSE

1шт.

2

87412202

FITTING

NIPPLE

2шт.

3

87423031

HOSE

HOSE

1шт.

4

87423030

HOSE,31.75mm ID x 900mm L, SAE 100R16

HOSE

1шт.

5

87247752

TUBE

1шт.

6

87247352

RETURN PIPE

Tube

1шт.

7

87247350

RETURN PIPE

1шт.

8

87249496

RETURN PIPE

Manifold

1шт.

9

87256523

TUBE,3" DIA

Upper

1шт.

10

87256524

TUBE

Middle

1шт.

11

446615A1

CLAMP

2шт.

12

87227201

HOSE,38.10 mm ID x 240.00 mm

1шт.

13

446617A1

CLAMP

16шт.

14

86475800

HOSE,76.20 mm ID x 150.00 mm

8шт.

15

87256525

TUBE,617 mm L

Lower

1шт.

16

00400237

HYD CONNECTOR

Nipple

2шт.

17

87247500

HOSE,31.75mm ID x 1250mm L, SAE 100R16

1шт.

18

00408451

HYD CONNECTOR

Bend

1шт.

Выбрано товаров: 18
