(A07.03[01]) - Primary Extractor Hood Hydraulic Slew

Запчасти Case IH 7000 (A07.03[01]) - Primary Extractor Hood Hydraulic Slew (74) - CLEANING

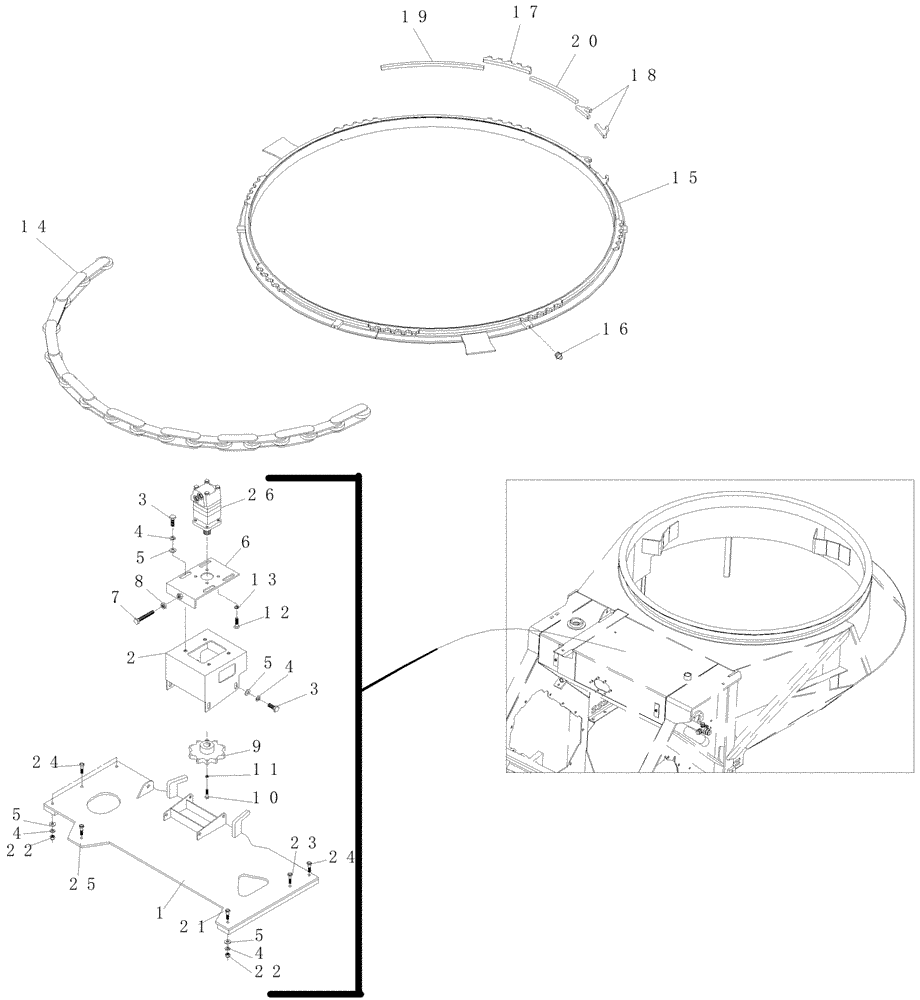

Схема запчастей Case IH 7000 - (A07.03[01]) - Primary Extractor Hood Hydraulic Slew (74) - CLEANING
24
3
5
13
23
4
26
11
5
3
20
16
24
4
17
7
6
4
18
25
12
10
22
14
1
5
15
2
19
8
9
22
4
5
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

88108744

BRACKET

1шт.

2

88108761

BRACKET

1шт.

3

FA112025

BOLT

8шт.

4

WB120000

WASHER

8шт.

5

WA120000

WASHER

8шт.

6

87236837

ADJUSTING PLATE

1шт.

7

FB112100

SCREW,Hex, M12 x 1.75 x 100mm

1шт.

8

NA112000

NUT

1шт.

9

87150500

SPROCKET ASSY.

1шт.

10

601497

1шт.

11

605825

1шт.

12

601495

4шт.

13

605827

4шт.

14

87246665

CHAIN

1шт.

15

87243121

MOUNTING PARTS

1шт.

16

153751

NIPPLE

6шт.

17

87243127

SPROCKET ASSY.

7шт.

18

87237529

CHAIN (AG)

2шт.

19

87243129

GUIDE

LONG

6шт.

20

87243128

GUIDE

SHORT

2шт.

21

FA112000

1шт.

22

NC112000

NUT

7шт.

23

FA112055

BOLT

1шт.

24

FA112050

BOLT

4шт.

25

FA112035

BOLT

1шт.

26

REF

INSTRUCTION

MOTOR, HYDRAULIC

1шт.

SEE PAG. B03.06

1шт.
