(A03.05[01]) - Cropdivider 45°Lift Arms {Tilt Option}

Запчасти Case IH 7000 (A03.05[01]) - Cropdivider 45°Lift Arms {Tilt Option} (60) - PRODUCT FEEDING

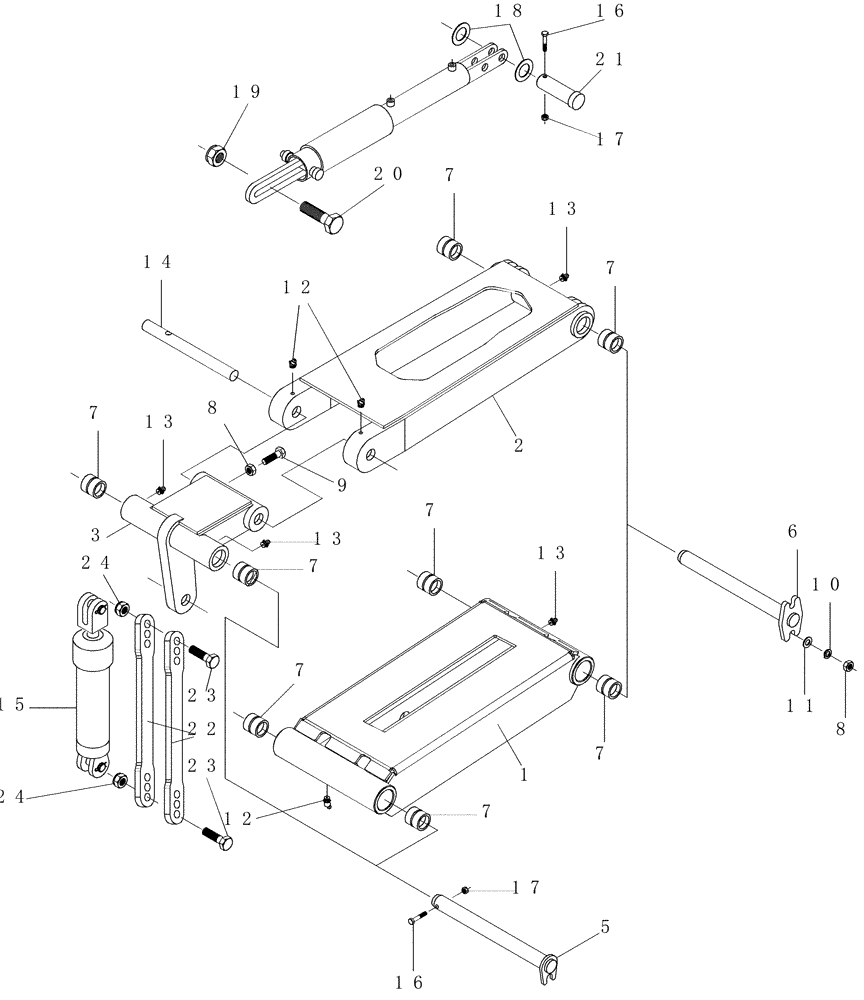

Схема запчастей Case IH 7000 - (A03.05[01]) - Cropdivider 45°Lift Arms {Tilt Option} (60) - PRODUCT FEEDING
7
14
23
19
7
1
22
13
10
6
20
9
13
7
7
18
11
2
13
15
17
13
12
21
17
23
16
8
8
12
5
24
3
7
7
16
7
24
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87404864

SUPPORTING ARM

LOWER

2шт.

2

87404865

SUPPORTING ARM

UPPER

2шт.

3

87254793

BELLCRANK

2шт.

5

87254790

PIN,25.4mm OD x 285mm L

4шт.

6

87254796

PIN,25.4mm OD x 340mm L

4шт.

7

87255101

BUSHING,25.55mm ID x 31.75mm OD x 31.75mm L

16шт.

8

NA110000

NUT

10шт.

9

FA110030

BOLT

14шт.

10

WB100000

WASHER

20шт.

11

WA100000

WASHER

8шт.

12

180940

6шт.

13

138722

SHIM

SPARE PART

8шт.

14

87255126

PIN,25.4mm OD x 205mm L

2шт.

15

87422608

CYLINDER

OPTIONAL

2шт.

16

FA106035

BOLT

8шт.

17

NC106000

LOCK NUT

8шт.

18

605814

4шт.

19

606004

2шт.

20

606694

2шт.

21

87230605

PIN,25.4mm OD x 92mm L

2шт.

22

87429791

ARM

4шт.

23

FA120080

BOLT

4шт.

24

NC120000

NUT

4шт.

Выбрано товаров: 23
