(C03-04) - AIR INLET SCREEN AND EXHAUST

Запчасти Case IH 7000 (C03-04) - AIR INLET SCREEN AND EXHAUST Engine & Engine Attachments

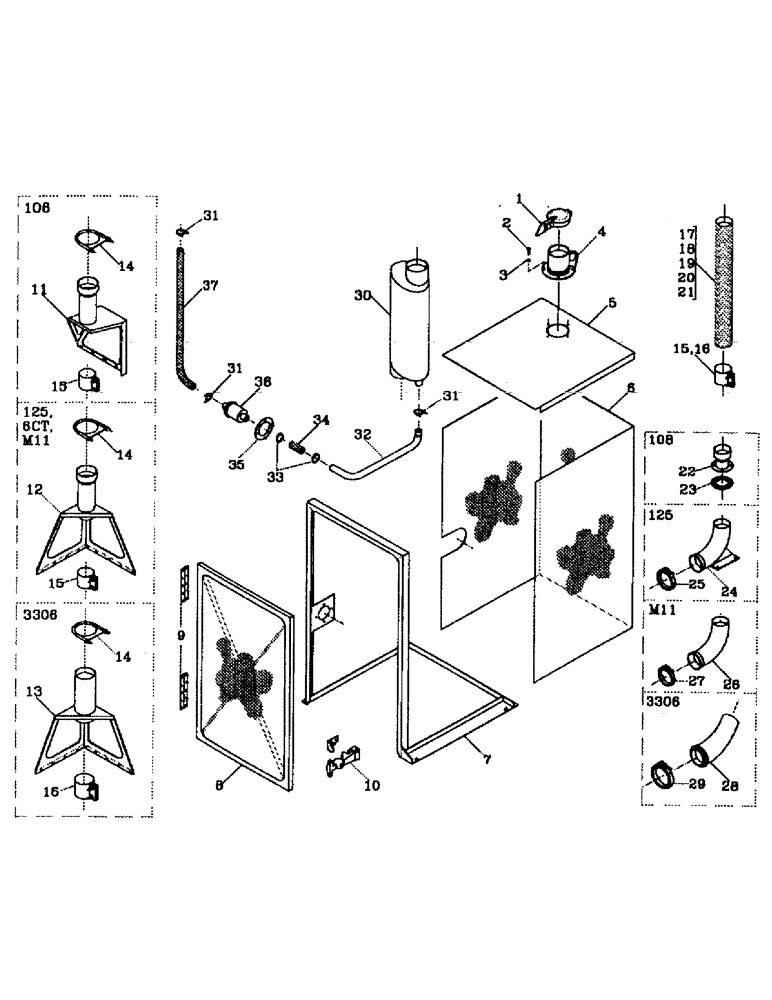

Схема запчастей Case IH 7000 - (C03-04) - AIR INLET SCREEN AND EXHAUST Engine & Engine Attachments
27
16
17
34
5
15
28
21
20
3
2
25
10
7
28
31
18
14
37
33
9
36
22
32
12
14
8
4
23
24
11
15
35
14
31
31
16
13
19
1
30
16
29
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

00181056

EXHAUST SYSTEM PIPE

CAP

1шт.

2

FA110016

BOLT

4шт.

3

WB100000

WASHER

4шт.

4

87240654

EXTENSION

1шт.

5

87253219

TOP (108)

1шт.

5

87251503

GUARD

TOP (125,6CT,M11,3306)

1шт.

6

87251506

MESH

1шт.

7

87242074

FRAME ASSY

BASE

1шт.

8

87240662

DOOR ASSY.

DOOR

1шт.

9

87240652

HINGE

2шт.

10

00139549

LATCH

2шт.

11

87253244

BRACKET

MOUNT (108)

1шт.

12

87251517

BRACKET

MOUNT (125/6CT/L10/M11)

1шт.

13

87251691

MOUNTING PARTS

MOUNT (3306)

1шт.

14

00180345

CLAMP

1шт.

15

00181118

CLAMP

(108/125/6CT/M11)

2шт.

16

00181150

CLAMP

(3306)

2шт.

17

87242250

EXHAUST SYSTEM PIPE

FLEX TUBE (108)

1шт.

18

87242237

EXHAUST SYSTEM PIPE

FLEX TUBE (125)

1шт.

19

87244045

EXHAUST SYSTEM PIPE

FLEX TUBE (6CT)

1шт.

20

87242249

EXHAUST SYSTEM PIPE

FLEX TUBE (M11)

1шт.

21

87242539

EXHAUST SYSTEM PIPE

FLEX TUBE (3306)

1шт.

22

87242226

ADAPTER

ADAPTOR (108)

1шт.

23

87213333

GASKET

(108)

1шт.

24

87242231

TUBE

ADAPTOR (125)

1шт.

25

00181161

CLAMP

(125)

1шт.

26

00180560

HYD CONNECTOR

ADAPTOR (M11)

1шт.

27

00181711

CLAMP

(M11)

1шт.

28

87242641

EXHAUST SYSTEM PIPE

ADAPTOR (3306)

1шт.

29

00181710

CLAMP

(3306)

1шт.

30

00181978

MUFFLER

1шт.

31

00180344

MUFFLER

CLAMP

3шт.

32

87251518

TUBE,38.10 mm ID

1шт.

33

00181182

HOSE CLAMP

CLAMP

2шт.

34

87235399

HOSE,38.10 mm ID x 100.00 mm

38.10 mm ID x 100.00 mm

1шт.

35

87251505

FLANGE

1шт.

36

00181996

CHECK VALVE

1шт.

37

87251756

TUBE

FLEX TUBE

1шт.
